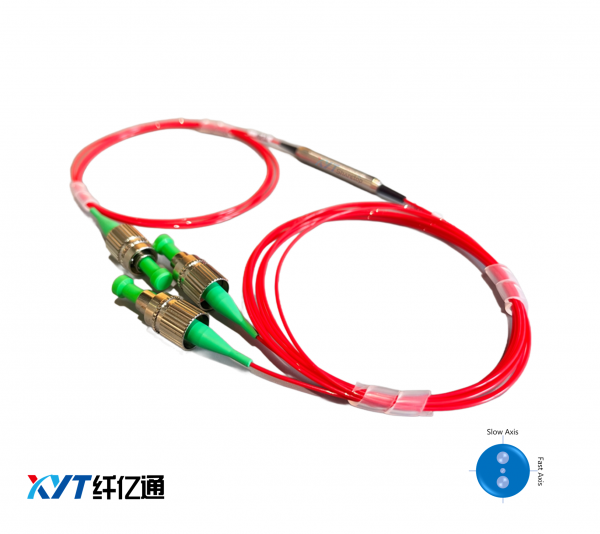

: 保偏光纤DWDM 100GHz 1X2

产品分类：1X2 DWDM滤波器SM/PM
产品编号：PMDWDM-3Port-100GHz-05

立即咨询

产品概述
产品特性
产品应用
产品参数

XYT-PMDWDM-100GHz

【NO.】PMDWDM-3Port-100GHz-05

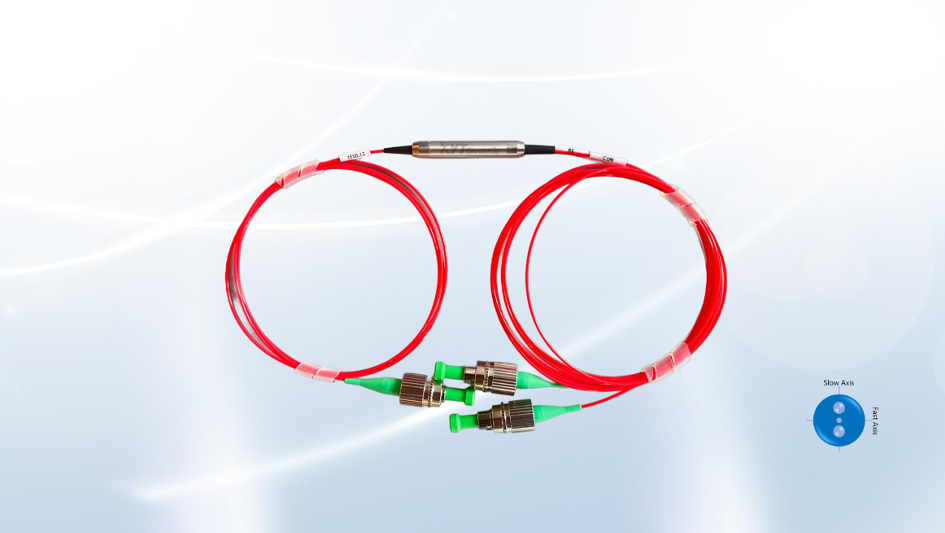

滤玻片型DWDM保偏光纤密波分复用器（100 GHz）

产品特性

l 低插入损耗 l 中心波长：C或L波段

l 高稳定性、高可靠性 l PM1550光纤

l 紧凑结构 l 裸纤、套管、接头类型可选

l 中心波长可选 l 承受功率可选

l 多项可定制化

产品叙述

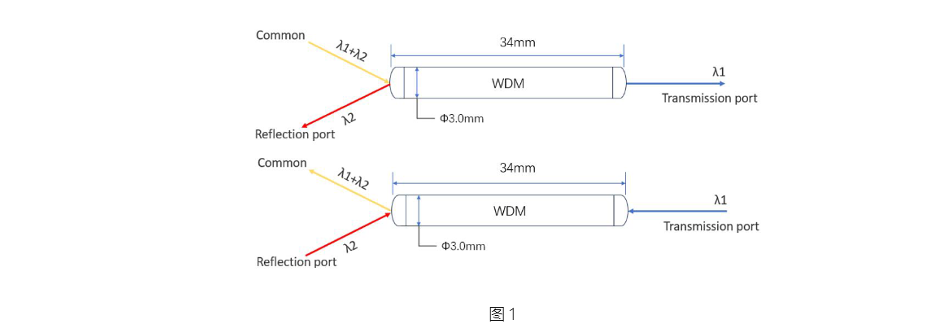

波分复用器是能将两种或两种以上不同波长的光型号光耦合在一芯光纤中传输的器件，反之也能将在一芯光纤中的两种或两种以上不同波长的光信号在分别分离解复用。由图可见，两束不同的光由公共端（Common）输入，WDM器件会允许将其中一束特定波长的光透射过去，在透射端输出,而将剩余波长反射耦合至反射端输出，即光波分的过程。同理，WDM器件光路可逆。

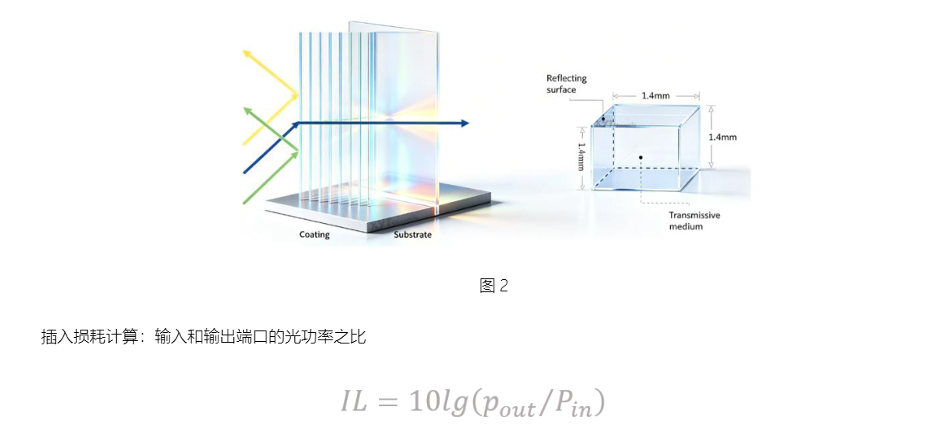

介质膜滤波片采用薄膜干涉原理，使某些波长的光在薄膜上产生较强反射而不能透过薄膜，而其他波长的光则可以透过薄膜。为提升反射效率，介质膜滤波器片通常采用多层薄膜（一般为50-100层），通过多层介质膜的干涉使某一波长通过，其他波长反射。

- 产品参数 -

产品规格

结构类型	1x2
波长范围（nm）	C或L波段ITU信道186.6至196.1 THz
通道间隔（GHz）	100GHz
带宽范围（nm）@-0.5dB	±0.11	±0.22
中心波长精度（nm）	± 0.04
透射端插入损耗(max) C→P（dB）	0.8
透射端隔离度(min) C→P 非相邻通道（dB）	30
反射端插入损耗(max) C→R	0.4
反射端隔离度(min) C→R非相邻通道（dB）	13
工作模式	慢轴工作	双轴工作
消光比(dB)	≥18
回波损耗(dB)	45
方向性(dB)	50
承受功率（W）	0.5、1
接头类型	FC/APC 或其它
光纤类型	PM1550
光纤长度（m）	1米或定制
封装尺寸（mm）	φ5.5 x 35
工作温度（℃）	-5~+70
储存温度（℃）	-40~+85
最大拉力（N）	≤5

*规格为不带连接器，测试数据指标25℃。

*对于带连接器的设备，插入损耗高0.3dB，回波损耗低5dB。

*对于不同功率参数，产品采用封装尺寸不同。

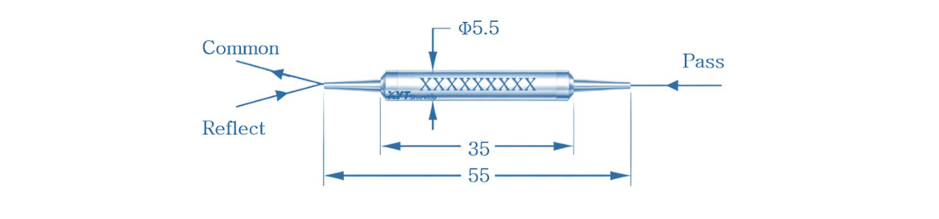

封装结构图：（mm）

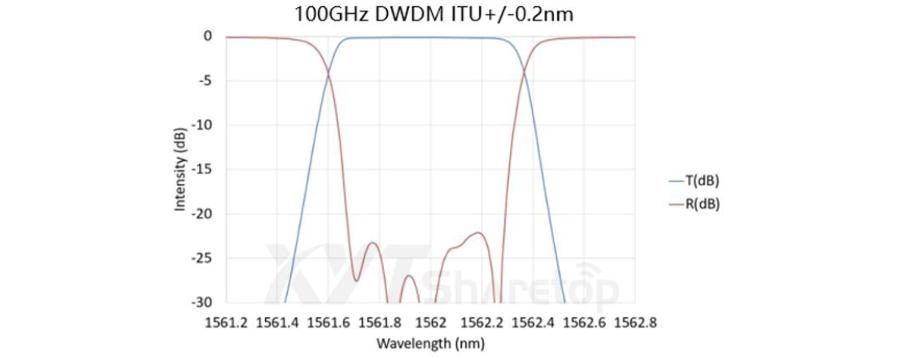

光谱图

订购须知:
型号	叙述
XYT- DWDM25G-1x2-C21-P15-S-0.9-1M-N -0.5	保偏波分复用器，1x2结构，透射波长:C21 ，PM1550 光纤，套管900μm，双轴工作，光纤长度1米，无接头，承受功率0.5W。
	特殊要求规格参数，联系工程师定制

订购信息：
PMDWDM100G=100GHz保偏波分复用器		XYT-DWDM100G-A-B-C-D-E-F-G-H
A=结构	1X2=1X2		……	SS=可定制
B=工作波长	C13=透射1567.133nm	H13=透射1566.723nm	……	S=可选
C=光纤类型	P15=PM1550			SS=可定制
D=工作轴	S=慢轴工作	F=快轴工作	B=双轴工作	S=可选
E=套管类型	0.25=250μm	0.9=900μm	……	S=可选
F=光纤长度	1M=1米	2M=2米	……	SS=可定制
G=接头类型	FA=FC/APC	SA=SC/APC	N=不含头	S=可选
H=承受功率	05=0.5W	1=1W	……	S=可选

DWDM ITU TABLE

Channel	Frequency f(GHz)	Wavelength(nm)	Channel	Frequency f(GHz)	Wavelength(nm)
C10	191000	1569.59	C37	193700	1547.72
H10	191050	1569.18	H37	193750	1547.32
C11	191100	1568.77	C38	193800	1546.92
H11	191150	1568.36	H38	193850	1546.52
C12	191200	1567.95	C39	193900	1546.12
H12	191250	1567.54	H39	193950	1545.72
C13	191300	1567.13	C40	194000	1545.32
H13	191350	1566.72	H40	194050	1544.92
C14	191400	1566.31	C41	194100	1544.53
H14	191450	1565.90	H41	194150	1544.13
C15	191500	1565.50	C42	194200	1543.73
H15	191550	1565.09	H42	194250	1543.33
C16	191600	1564.68	C43	194300	1542.94
H16	191650	1564.27	H43	194350	1542.54
C17	191700	1563.86	C44	194400	1542.14
H17	191750	1563.45	H44	194450	1541.75
C18	191900	1563.05	C45	194500	1541.35
H18	191950	1562.64	H45	194550	1540.95
C19	191900	1562.23	C46	194600	1540.56
H19	191950	1561.83	H46	194650	1540.16
C20	192000	1561.42	C47	194700	1539.77
H20	192050	1561.01	H47	194750	1539.37
C21	192100	1560.61	C48	194800	1538.98
H21	192150	1560.20	H48	194850	1538.58
C22	192200	1559.79	C49	194900	1538.19
H22	192250	1559.39	H49	194950	1537.79
C23	192300	1558.98	C50	195000	1537.40
H23	192350	1558.58	H50	195050	1537.00
C24	192400	1558.17	C51	195100	1536.61
H24	192450	1557.77	H51	195150	1536.22
C25	192500	1557.36	C52	195200	1535.82
H25	192550	1556.96	H52	195250	1535.43
C26	192600	1556.55	C53	195300	1535.04
H26	192650	1556.15	H53	195350	1534.64
C27	192700	1555.75	C54	195400	1534.25
H27	192750	1555.34	H54	195450	1533.86
C28	192900	1554.94	C55	195500	1533.47
H28	192950	1554.54	H55	195550	1533.07
C29	192900	1554.13	C56	195600	1532.68
H29	192950	1553.73	H56	195650	1532.29
C30	193000	1553.33	C57	195700	1531.90
H30	193050	1552.93	H57	195750	1531.51
C31	193100	1552.52	C58	195800	1531.12
H31	193150	1552.12	H58	195850	1530.72
C32	193200	1551.72	C59	195900	1530.33
H32	193250	1551.32	H59	195950	1529.94
C33	193300	1550.92	C60	196000	1529.55
H33	193350	1550.52	H60	196050	1529.16
C34	193400	1550.12	C61	196100	1528.77
H34	193450	1549.72	H61	196150	1528.38
C35	193500	1549.32	C62	196200	1528.38
H35	193550	1548.91	H62	196250	1527.60
C36	193600	1548.51	C63	196300	1527.22
H36	193650	1548.11	H63	196350	1526.83

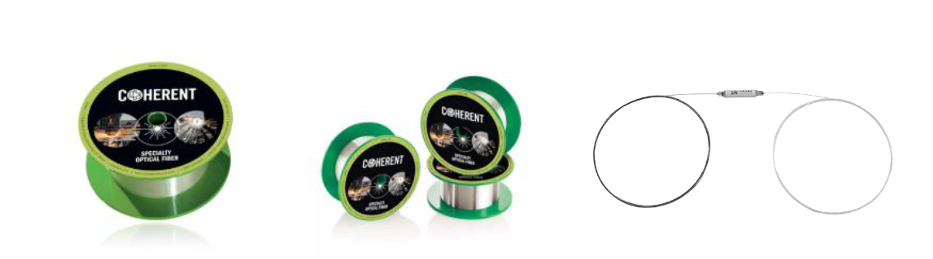

光纤特性：

类型	PM1300-XP	PM1550-XP
工作波长	1270 – 1625 nm	1440 – 1625 nm
数值孔径	0.120	0.125
‌模场直径（Gaussian）	9.3 ± 0.5 µm @ 1300 nm	10.1 ± 0.4 µm @ 1550 nm
截止波长	1210 ± 60 nm	1380 ± 60 nm
损耗衰减	≤ 1.0 dB/km @ 1300 nm	≤ 1.0 dB/km @ 1550 nm
拍频长度（标称）	≤ 4 mm @ 1300 nm	≤ 5.0 mm @ 1550 nm
归一化交叉串扰	≤ - 40.0 dB at 4 m @ 1300 nm	≤ - 40.0 dB at 4 m @ 1550 nm
双折射	≤ - 30.0 dB at 100 m @ 1300 nm	≤ - 30.0 dB at 100 m @ 1550 nm
包层直径	125.0 ± 1.0 µm	125.0 ± 1.0 µm
芯径	8.0 µm	8.5 µm
涂覆层直径	245.0 ± 15.0 µm	245.0 ± 15.0 µm
包层/涂覆层偏差	< 5.0 µm	< 5.0 µm
纤芯/包层同心度偏差	≤ 0.50 µm	≤ 0.50 µm
涂覆层材料	Acrylate	Acrylate
工作温度	-40 to 85 °C	-40 to 85 °C
强度测试的等级	≥ 200 kpsi (1.4 GN/m²	≥ 200 kpsi (1.4 GN/m²

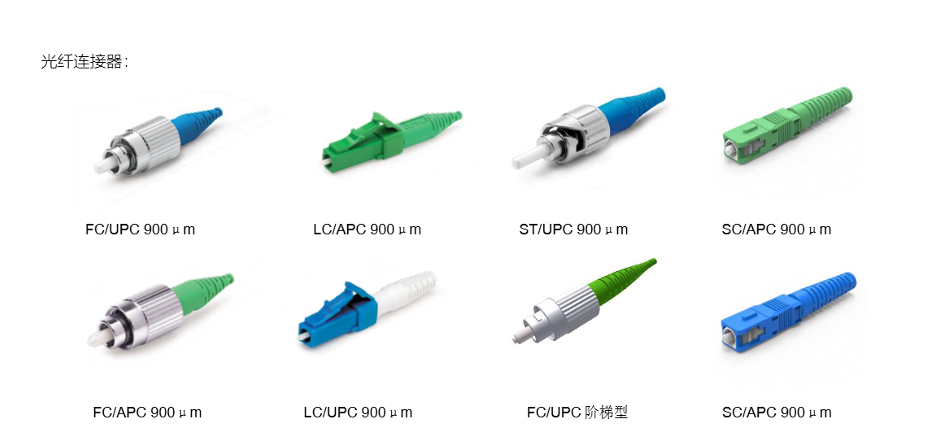

物理特性：

参数指标	说明	注释
耐久性测试	典型插损变化 <0.1 dB	连接器在 500 次插拔后，光信号损耗的典型值变化小于 0.1 dB
光纤芯数	单工（1 芯光纤）	连接器为单芯结构，适用于单根光纤的独立连接
适用缆型	900 µm 至 3 mm	连接器可兼容外径在 900 微米到 3 毫米之间的光纤或光缆
插芯材质	二氧化锆（ZrO₂）	连接器插芯采用氧化锆陶瓷材料，具有高耐磨性和稳定性

光学特性：

参数指标	单模				多模
参数指标	低损耗UPC	标准UPC	低损耗APC	标准APC	标准MM
典型插入损耗（dB）	0.05	0.08	0.07	0.1	0.1
最大插入损耗（dB	0.15	0.2	0.15	0.25	0.2
典型回波损耗（dB）	≥55		≥65		≥25
插芯直径（µm）	125 µm				127µm
工作温度（℃）	40°C to +75°C

*该表述适用于产品说明，“本公司产品将持续更新，我们保留随时修改相关指标且无需事先通知的权利。”

产品测试

纤亿通交付的光无源器件产品经过严格的测试，包括光谱测试/插入损耗/消光比/拉力测试/隔离度测试等。获得了ISO9000/ROHS/CE/FC等质量认证。

目前，纤亿通拥有10万级无尘车间1000平方米。获得了中国政府颁发的高新技术企业证书和多项发明专利。我们致力于以良好的成本生产更好的无源器件产品。纤亿通使您更容易获得正确的技术来实现目标，实现业务转型，并帮助您保持竞争力。我们可以帮助您降低总拥有成本，节约资本，加快增长。

有关纤亿通光纤产品设备的更多信息，请您联系销售代表或访问http://www.xyt-tech.com http://www.xyt-tech.cn
