XYT-SMFC-680
【NO.】PMFC-680-26Nv05

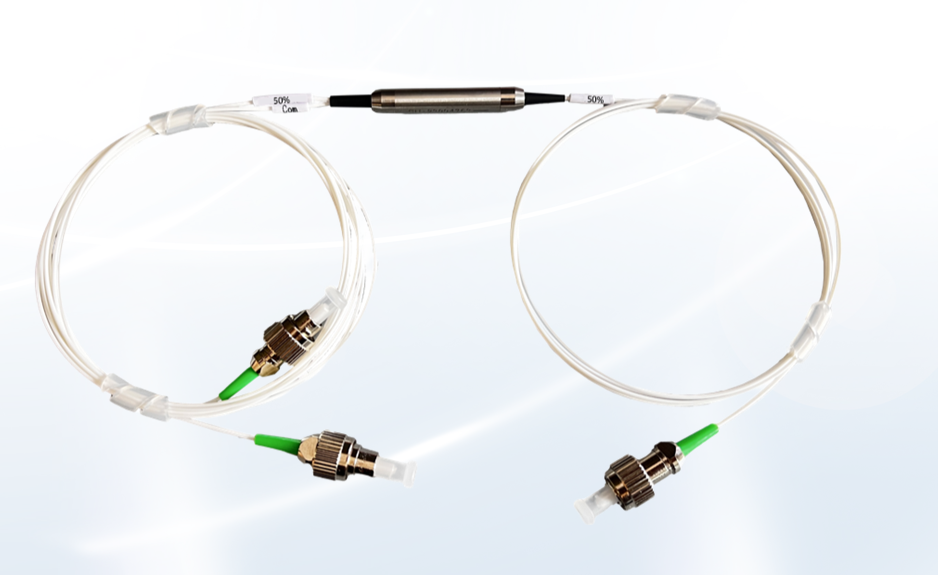

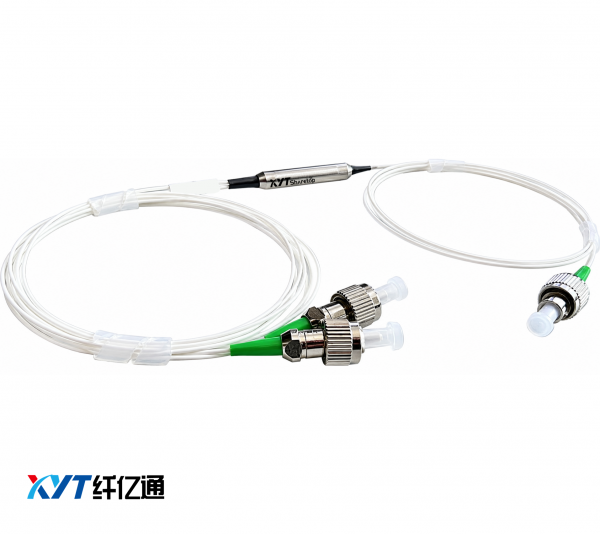

玻片型单模光纤耦合器（680nm）
680 | ||
带宽范围（nm） | ±10 | |
结构类型 | 1X2 | 2X2 |
附加损耗(dB) | ≤1.0 | ≤1.2 |
偏振相关损耗(dB) | 0.15 | |
方向性(dB) | 50 | |
分光比 | （99~1）可选表2 | |
承受功率（W） | 0.5 | |
回波损耗（dB） | 50 | |
接头类型 | FC/APC 或 其它 | |
光纤类型 | 630-HP | |
光纤长度（m） | 1米 或 定制 | |
封装尺寸（mm） | 35x Ø5.5 | |
工作温度（℃） | -5~+70 | |
储存温度（℃） | -40~+85 | |
最大拉力（N） | ≤5 | |
分光比（%） | 分光误差（%） | 端口1插损 | 端口2插损 |
1/99 | ±0.8 | 21 | 0.7 |
2/98 | ±1.0 | 18.2 | 0.9 |
3/97 | ±1.2 | 16.5 | 1.0 |
5/95 | ±1.5 | 14.5 | 1.1 |
10/90 | ±2 | 11.6 | 1.2 |
20/80 | ±2.5 | 8.0 | 1.5 |
30/70 | ±2.5 | 6.2 | 2.2 |
40/60 | ±3.0 | 5.0 | 3.1 |
50/50 | ±3.0 | 3.6 | 3.6 |
*规格为不带连接器，测试数据指标25℃。
*对于带连接器的设备，插入损耗高0.3dB，回波损耗低5dB。
*对于不同功率参数，产品采用封装尺寸不同。

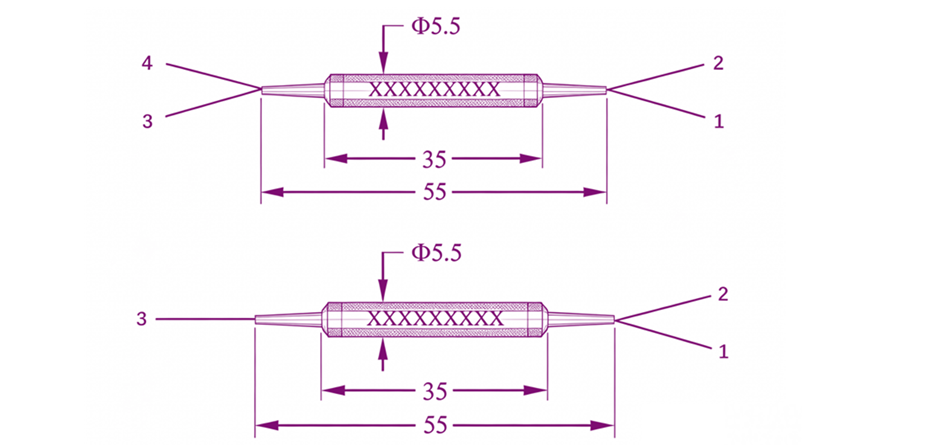

封装结构图：（mm）
订购信息： | ||||
SMFC=玻片型单模光纤耦合器 | XYT-SMFC-A-B-C-D-E-F-G-H-I | |||
A=结构 | 1X2=1X2 | 2X2=2X2 | …… | S=可选 |
B=工作波长 | 650=650nm | 670=670nm | 680=680nm | SS=可定制 |
C=分光比 | 1/99=1:99 | 10/90=10:90 | 50/50=50:50 | S=可选 |
D=光纤类型 | 63=630-HP | SS=可定制 | ||
E=套管类型 | F=250μm | 09=900μm | …… | S=可选 |
F=光纤长度 | 1M=1米 | 2M=2米 | …… | SS=可定制 |
G=接头类型 | FA=FC/APC | SA=SC/APC | N=不含头 | S=可选 |
H=承受功率 | 05=0.5W | 1=1W | …… | S=可选 |
