XYT-PMFWDM-780/1550
【NO.】PMFWDM-R780T1550-26Nv13

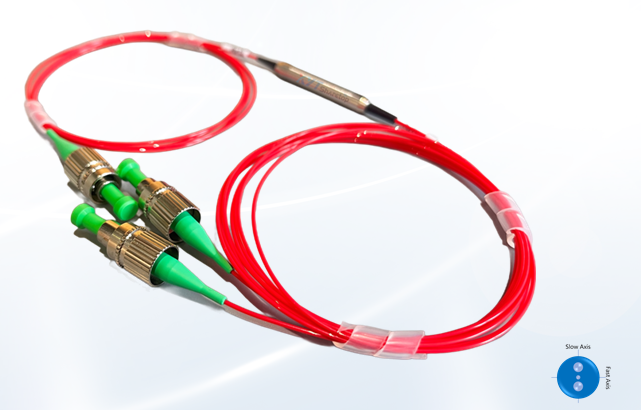

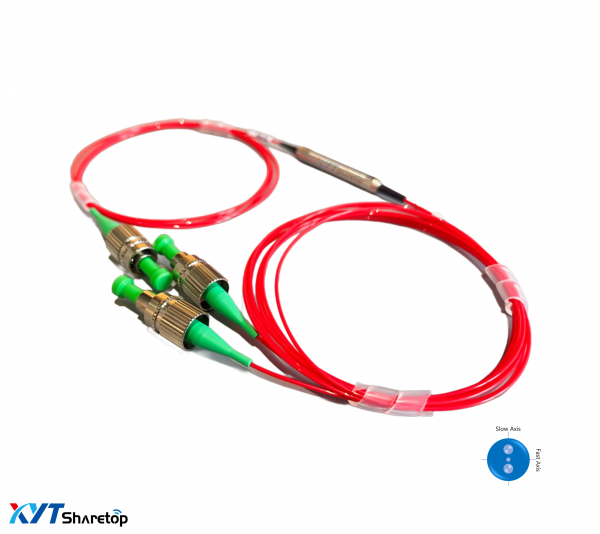

滤玻片型PMFWDM保偏光纤波分复用器（780/1550nm）
1x2 | |||
透射端口 | 透射波长（nm） | 1550 | |
带宽范围（nm） | ±20 | ||
最大插入损耗(dB) | 0.8 | ||
最小隔离度(dB) | 25 | ||
反射端口 | 反射波长（nm） | 780 | |
带宽范围（nm） | ±10 | ||
最大插入损耗(dB) | 0.6 | ||
最小隔离度(dB) | 15 | ||
回波损耗(dB) | 50 | ||
最小消光比(dB) | 20 | ||
工作模式 | 慢轴工作，快轴截止或其它 | ||
承受功率（W） | 0.5/1/5 | ||
接头类型 | FC/APC 或 定制 | ||
光纤类型 | COM/Pass@PM780 | Reflect@PM1550 | |
光纤长度（m） | 1米 或 定制 | ||

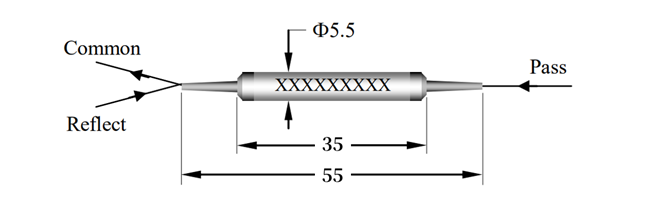

封装尺寸（mm） | 35 x Ø5.5 | ||
工作温度（℃） | -5~+70 | ||
储存温度（℃） | -25~+85 | ||
最大拉力（N） | ≤5 | ||
*规格为不带连接器，测试数据指标25℃。
*对于带连接器的设备，IL高0.3dB，RL低5dB，ER低2dB。key键对准慢轴。
*对于不同功率参数，产品采用封装尺寸不同。
PMFWDM=滤玻片型保偏光纤波分复用器 | XYT-PMFWDM-A-B-C-D-E-F-G-H | |||
A=结构 | 1X2=1X2 | …… | SS=可定制 | |
B=工作模式 | F=慢轴工作，快轴截止 | S=快轴工作，慢轴截止 | B=双轴工作 | SS=可定制 |
C=工作波长 | T1550R780=透射1550nm反射780nm | SS=可定制 | ||
D=光纤类型 | P7P15=PM780/PM1550 | SS=可定制 | ||
E=套管类型 | 0.25=250μm | 0.9=900μm | …… | SS=可定制 |
F=光纤长度 | 1M=1米 | 2M=2米 | …… | SS=可定制 |
G=接头类型 | FA=FC/APC | SA=SC/APC | N=不含头 | SS=定制 |
H=承受功率 | 05=0.5W | 1=1W | …… | SS=可定制 |
类型 | PM1550-XP | PM780-HP |
工作波长 | 1440 – 1625 nm | 770 – 1100 nm |
数值孔径 | 0.125 | 0.120 |
模场直径（Gaussian） | 10.1 ± 0.4 µm @ 1550 nm | 5.3 ± 1.0 µm @ 850 nm |
截止波长 | 1380 ± 60 nm | 710 ± 60 nm |
损耗衰减 | ≤ 1.0 dB/km @ 1550 nm | ≤ 4.0 dB/km @ 850 nm |
拍频长度（标称） | ≤ 5.0 mm @ 1550 nm | 2.4 mm @ 850 nm |
归一化交叉串扰 | ≤ - 40.0 dB at 4 m @ 1550 nm | ≤ - 40 dB at 4 m @ 850 nm |
双折射 | ≤ - 30.0 dB at 100 m @ 1550 nm | nominal 3.5 × 10⁻⁴ |
包层直径 | 125.0 ± 1.0 µm | 125.0 ± 1.0 µm |
芯径 | 8.5 µm | 4.5 µm |
涂覆层直径 | 245.0 ± 15.0 µm | 245.0 ± 15.0 µm |
包层/涂覆层偏差 | < 5.0 µm | < 5.0 µm |
纤芯/包层同心度偏差 | ≤ 0.50 µm | ≤ 0.50 µm |
涂覆层材料 | Acrylate | Acrylate |
工作温度 | -40 to 85 °C | -40 to 85 °C |
强度测试的等级 | ≥ 200 kpsi (1.4 GN/m² | ≥ 200 kpsi (1.4 GN/m²) |
