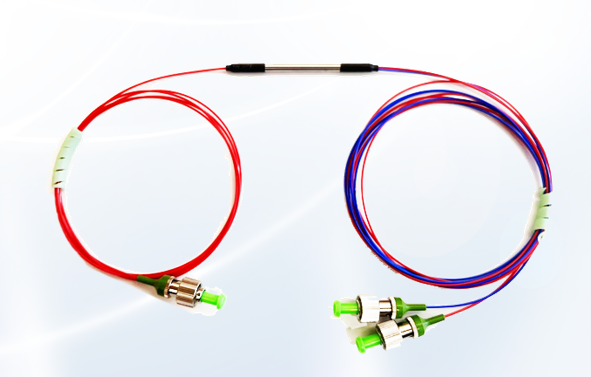

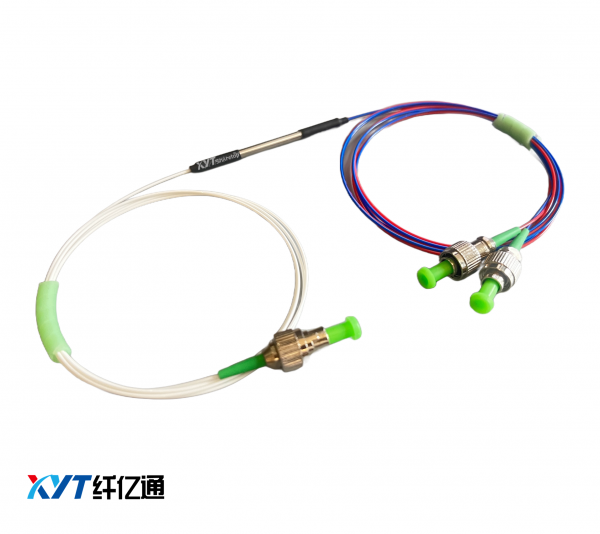

【NO.】WDM FBT-780&1950-26Nv74
波分复用器是能将两种或两种以上不同波长的光型号光耦合在一芯光纤中传输的器件，反之也能将在一芯光纤中的两种或两种以上不同波长的光信号在分别分离解复用
1x2 | ||
中心波长（nm） | 780/1950 | |
带宽范围（nm） | ±10 | |
最小隔离度(dB) | 13@780nm | 18@1950nm |
最大插入损耗(dB) | 1.4@780nm | 0.6@1950nm |
偏振相关损耗(dB) | ≤0.15 | |
承受功率（W） | 0.5或 定制 | |
回波损耗（dB） | 55 | |
接头类型 | FC/APC 或 定制 | |
光纤类型 | HI780@780nm | SM1950@1950nm |
光纤长度（m） | 1米 或 定制 | |

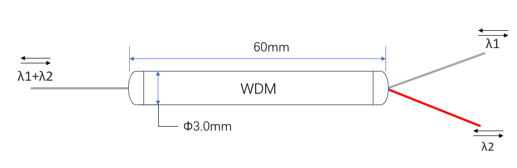

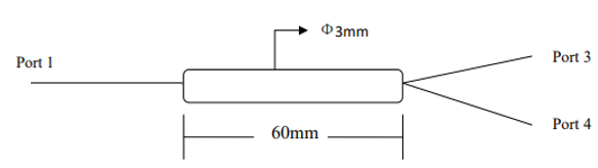

封装尺寸（mm） | 60 x Ø3.0 | 54 x Ø3.0 |
工作温度（℃） | -5~+70 | |
储存温度（℃） | -40~+85 | |
最大拉力（N） | ≤5 | |
*规格为不带连接器，上述规格参数在中心波长、无连接器、室温23℃条件下测试得出。
*规格为不带连接器，对于带连接器的器件，插入损耗（IL）将增加0.3dB，回波损耗（RL）将降低5dB。
*对于不同功率参数，产品采用封装尺寸不同。
FBT WDM=拉锥型波分复用器 | XYT-WDM-A-B-C-D-E-F-G | |||||
A=结构 | 1X2=1X2 | |||||
B=工作波长 | 780/1950=780/1950nm | 780/2000=780/2000nm | 780/2050=780/2050nm | S=可选 | ||
C=光纤类型 | H719=HI780/SM1950 | SS=可定制 | ||||
C=套管类型 | 0.25=裸纤250μm | 0.9=松套管900μm | …… | SS=可定制 | ||
D=光纤长度 | 1M=1米 | 2M=2米 | …… | SS=可定制 | ||
E=接头类型 | FA=FC/APC | SA=SC/APC | FU=FC/UPC | …… | N=不含头 | S=可选 |
F=承受功率 | 05=0.5W | …… | SS=可定制 | |||
类型 | SM1950 | HI780 |
工作波长 | 1850 - 2200 nm | > 780nm |
数值孔径 | 0.2 | 0.14 |
模场直径（Gaussian） | 8.0μm @1950nm | 4.6±0.5μm @780nm，5.0±0.5μm @850nm |
截止波长 | 1720±80nm | 720±50nm |
损耗衰减 | N/A | 4.3dB/km @780nm，3.0dB/km @850nm |
包层直径 | 125.0±1.0μm | 125±0.5μm |
芯径 | 7.0μm | 4.0μm |
涂覆层直径 | 245.0±15.0μm | 245±10μm |
包层/涂覆层偏差 | N/A | N/A |
纤芯/包层同心度偏差 | ≤0.50μm | ≤0.3μm |
涂覆层材料 | 丙烯酸酯 | 双丙烯酸酯 |
工作温度 | -40 to 85 °C | -55 to 85 °C |
短期弯曲半径 | N/A | ≥ 6 mm |
长期弯曲半径 | N/A | ≥ 13 mm |
强度测试的等级 | ≥ 100 kpsi (0.7 GN/m²) | ≥ 200 kpsi (1.4 GN/m²) |
