【NO.】WDM FBT-850&1064-26Nv81

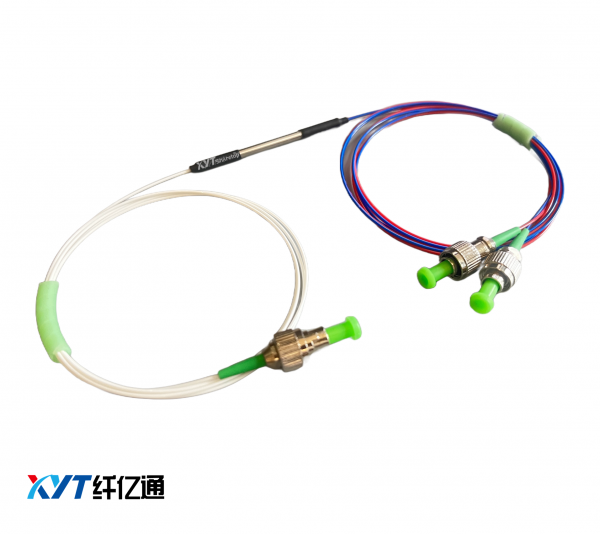

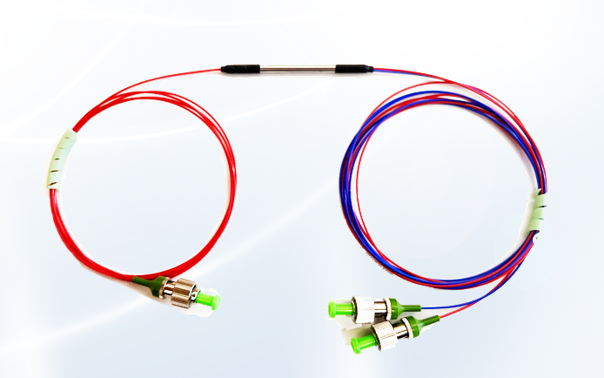

拉锥型WDM单模光纤波分复用器（850/1064nm）
1x2 | ||
中心波长（nm） | 850/1064 | |
带宽范围（nm） | ±10 | |
最小隔离度(dB) | 13 | |
最大插入损耗(dB) | 0.8 | |
偏振相关损耗(dB) | ≤0.2 | |
承受功率（W） | 0.5、1、5或 定制 | |
回波损耗（dB） | 55 | |
接头类型 | FC/APC 或 定制 | |
光纤类型 | HI780C | |
光纤长度（m） | 1米 或 定制 | |

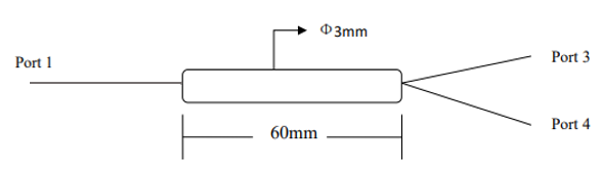

封装尺寸（mm） | 60 x Ø3.0 | 54 x Ø3.0 |
工作温度（℃） | -5~+70 | |
储存温度（℃） | -40~+85 | |
最大拉力（N） | ≤5 | |
*规格为不带连接器，上述规格参数在中心波长、无连接器、室温23℃条件下测试得出。
*规格为不带连接器，对于带连接器的器件，插入损耗（IL）将增加0.3dB，回波损耗（RL）将降低5dB。
*对于不同功率参数，产品采用封装尺寸不同。
FBT WDM=拉锥型波分复用器 | XYT-WDM-A-B-C-D-E-F-G | |||||
A=结构 | 1X2=1X2 | |||||
B=工作波长 | 850/1030=850/1030nm | 850/1060=850/1060nm | 850/1080=850/1080nm | S=可选 | ||
C=光纤类型 | 7C= HI780C | SS=可定制 | ||||
C=套管类型 | 0.25=裸纤250μm | 0.9=松套管900μm | …… | SS=可定制 | ||
D=光纤长度 | 1M=1米 | 2M=2米 | …… | SS=可定制 | ||
E=接头类型 | FA=FC/APC | SA=SC/APC | FU=FC/UPC | …… | N=不含头 | S=可选 |
F=承受功率 | 05=0.5W | 1W=1W | 3W=3W | …… | SS=可定制 | |
类型 | 630-HP | HI780C |
工作波长 | 600 – 770 nm | > 780nm |
数值孔径 | 0.130 | 0.14 |
模场直径（Gaussian） | 4.0 ± 0.5 µm @ 630 nm | 4.6±0.5μm @780nm，5.0±0.5μm @850nm |
截止波长 | 570 ± 30 nm | 720±50nm |
损耗衰减 | ≤ 12.0 dB/km @ 630 nm | 4.3dB/km @780nm，3.0dB/km @850nm |
包层直径 | 125.0 ± 1.0 µm | 125±0.5μm |
芯径 | 3.5 µm | 3.7 µm |
涂覆层直径 | 245.0 ± 15.0 µm | 245±10μm |
包层/涂覆层偏差 | < 5.0 µm | N/A |
纤芯/包层同心度偏差 | ≤ 0.50 µm | ≤0.3μm |
涂覆层材料 | 丙烯酸酯 | 双丙烯酸酯 |
工作温度 | -55 to 85 °C | -55 to 85 °C |
短期弯曲半径 | ≥ 6 mm | ≥ 6 mm |
长期弯曲半径 | ≥ 13 mm | ≥ 13 mm |
强度测试的等级 | ≥ 200 kpsi (1.4 GN/m²) | ≥ 200 kpsi (1.4 GN/m²) |
