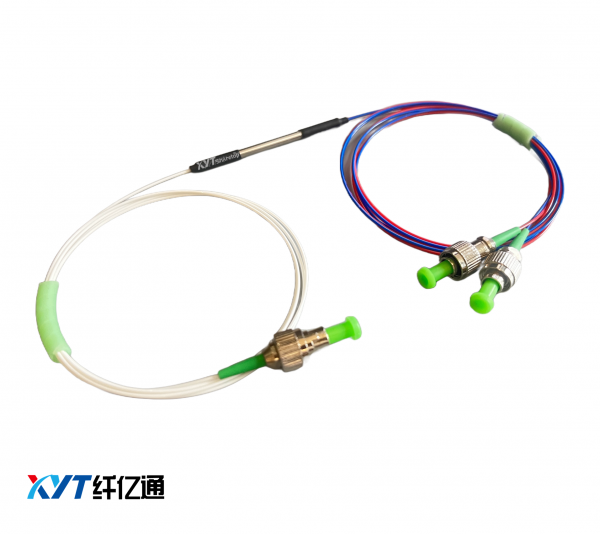

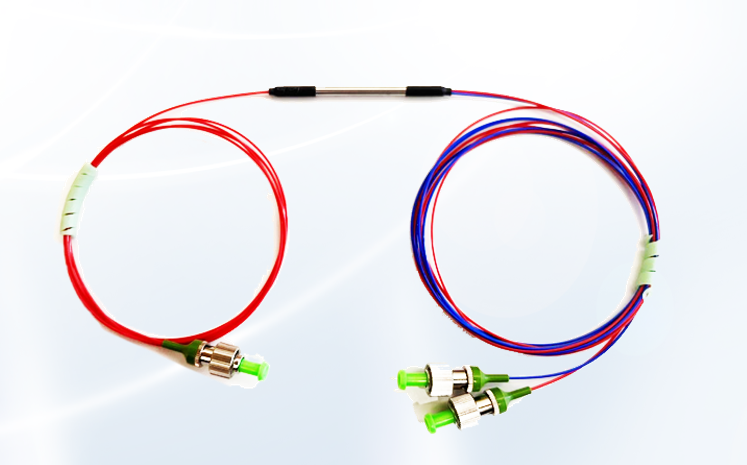

【NO.】WDM FBT-1550&1950-26Nv109
1x2 | ||
中心波长（nm） | 1550/1950 | |
带宽范围（nm） | ±20 | |
最小隔离度(dB) | 15 | |
最大插入损耗(dB) | 0.2 | |
偏振相关损耗(dB) | ≤0.2 | |
承受功率（W） | 0.5/1/3/5或 定制 | |
回波损耗（dB） | 55 | |
接头类型 | FC/APC 或 定制 | |
光纤类型 | SMF-28e | SM1950 |
光纤长度（m） | 1米 或 定制 | |

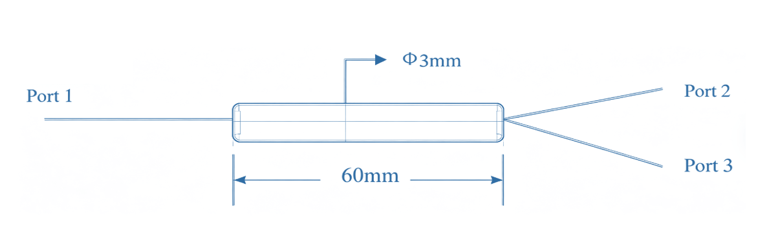

封装尺寸（mm） | 60 x Ø3.0 | 54 x Ø3.0 |
工作温度（℃） | -5~+70 | |
储存温度（℃） | -40~+85 | |
最大拉力（N） | ≤5 | |
*规格为不带连接器，上述规格参数在中心波长、无连接器、室温23℃条件下测试得出。
*规格为不带连接器，对于带连接器的器件，插入损耗（IL）将增加0.3dB，回波损耗（RL）将降低5dB。
*对于不同功率参数，产品采用封装尺寸不同。
FBT WDM=拉锥型波分复用器 | XYT-WDM-A-B-C-D-E-F-G | |||||
A=结构 | 1X2=1X2 | |||||
B=工作波长 | 1550/1950=1550/1950nm | 1550/2000=1550/2000nm | 1550/2050=1550/2050nm | S=可选 | ||
C=光纤类型 | Se=SMF-28e | 19=SM1950 | SS=可定制 | |||
C=套管类型 | 0.25=裸纤250μm | 0.9=松套管900μm | …… | SS=可定制 | ||
D=光纤长度 | 1M=1米 | 2M=2米 | …… | SS=可定制 | ||
E=接头类型 | FA=FC/APC | SA=SC/APC | FU=FC/UPC | …… | N=不含头 | S=可选 |
F=承受功率 | 05=0.5W | 1W=1W | 3W=3W | …… | SS=可定制 | |
类型 | SM1950 | SMF-28e |
工作波长 | 1850 - 2200 nm | 1285 – 1330@ 1310 nm 1525 – 1575 @ 1550nm |
数值孔径 | 0.2 | 0.14 |
模场直径（Gaussian） | 8.0μm @1950nm | ≥ 0.46 |
截止波长 | 1720±80nm | 入cf≤ 1280 nm |
损耗衰减 | N/A | ≤ 0.03 dB/km @ 1310 nm ≤ 0.02 dB/km @ 1550nm |
包层直径 | 125.0±1.0μm | 125.0 ± 0.7 µm |
芯径 | 7.0μm | 9 µm |
涂覆层直径 | 245.0±15.0μm | 242.0± 5 µm |
包层/涂覆层偏差 | N/A | < 5.0 µm |
纤芯/包层同心度偏差 | ≤0.50μm | ≤ 0.50 µm |
涂覆层材料 | 丙烯酸酯 | 丙烯酸酯 |
工作温度 | -40 to 85 °C | -55 to 85 °C |
短期弯曲半径 | N/A | N/A |
长期弯曲半径 | N/A | N/A |
强度测试的等级 | ≥ 100 kpsi (0.7 GN/m²) | ≥ 100 kpsi (0.7 GN/m² |
