XYT-FWDM-R1310/T1550
【NO.】FWDM-R1310/T1550-26Nv10

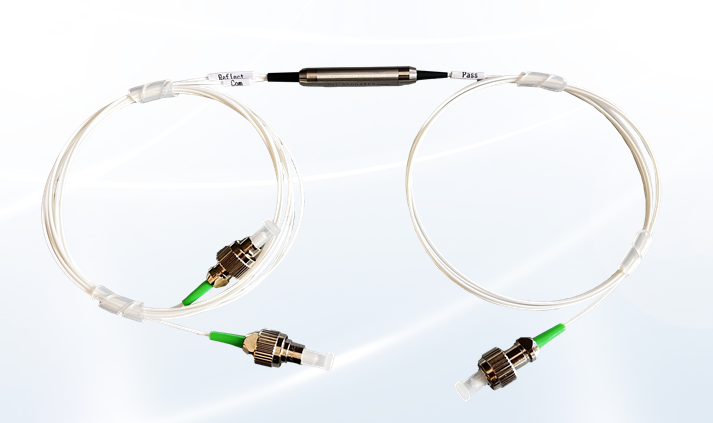

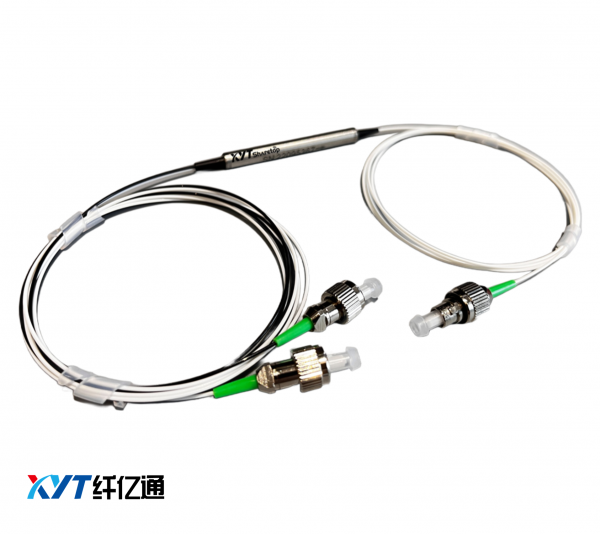

玻片型FWDM单模光纤波分复用器（R1310/T1550nm）

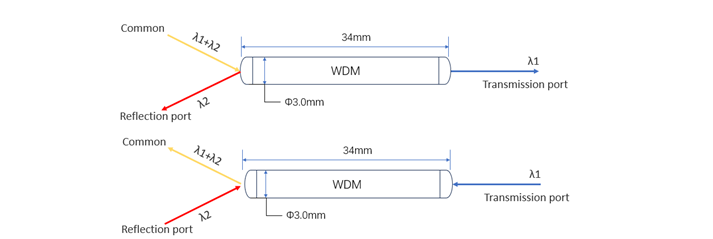

波分复用器是能将两种或两种以上不同波长的光型号光耦合在一芯光纤中传输的器件，反之也能将在一芯光纤中的两种或两种以上不同波长的光信号在分别分离解复用。由图可见，两束不同的光由公共端（Common）输入，WDM器件会允许将其中一束特定波长的光透射过去，在透射端输出,而将剩余波长反射耦合至反射端输出，即光波分的过程。同理，WDM器件光路可逆。
1x2 | ||
透射端口 | 透射波长（nm） | 1550 |
带宽范围（nm） | 1530-1590 | |
最大插入损耗(dB) | 0.5 | |
最小隔离度(dB) | 30 | |
反射端口 | 反射波长（nm） | 1310 |
带宽范围（nm） | 1270~1350 | |
最大插入损耗(dB) | 0.4 | |
最小隔离度(dB) | 12 | |
回波损耗(dB) | 50 | |
偏振相关损耗(dB) | ≤0.1 | |
承受功率（W） | 0.5/1/5或 定制 | |
接头类型 | FC/APC 或 定制 | |
光纤类型 | SMF-28e | |
光纤长度（m） | 1米 或 定制 | |
封装尺寸（mm） | 34 x Ø5.5 | |
工作温度（℃） | -5~+70 | |
储存温度（℃） | -25~+85 | |
最大拉力（N） | ≤5 | |
*规格为不带连接器，测试数据指标25℃。
*对于带连接器的设备，插入损耗高0.3dB，回波损耗低5dB。
*对于不同功率参数，产品采用封装尺寸不同。

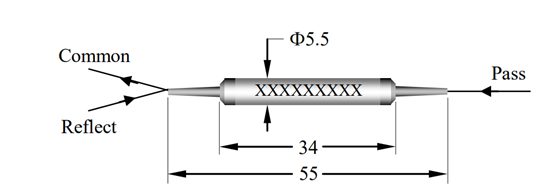

封装结构图：（mm）
订购信息： | ||||||
FWDM=滤玻片型波分复用器 | XYT-FWDM-A-B-C-D-E-F-G | |||||
A=结构 | 1X2=1X2 | …… | SS=可定制 | |||
B=工作波长 | R1310/T1550=反射1310透射1550 | T 1310/ R 1550=透射1310反射1550 | SS=可定制 | |||
C=光纤类型 | Se= SMF-28e | SS=可定制 | ||||
D=套管类型 | 0.25=250μm | 0.9=900μm | …… | SS=可定制 | ||
E=光纤长度 | 1M=1米 | 2M=2米 | …… | SS=可定制 | ||
F=接头类型 | FA=FC/APC | SA=SC/APC | N=不含头 | SS=定制 | ||
G=承受功率 | 05=0.5W | 1=1W | …… | SS=可定制 | ||
类型 | SMF-28e | Hi1060 |
工作波长 | 1285 – 1330@ 1310 nm 1525 – 1575 @ 1550nm | > 980nm |
数值孔径 | 0.14 | 0.140 |
模场直径（Gaussian） | ≥ 0.46 | 5.9 ± 0.3µm @ 980 nm 6.2 ± 0.3 µm @ 1060 nm |
截止波长 | 入cf≤ 1280 nm | 920 ± 50 |
损耗衰减 | ≤ 0.03 dB/km @ 1310 nm ≤ 0.02 dB/km @ 1550nm | ≤ 1.5 dB/km @ 1060 nm ≤ 2.1 dB/km @ 980 nm |
包层直径 | 125.0 ± 0.7 µm | 125.0 ± 0.5 µm |
芯径 | 9 µm | 5.3µm |
涂覆层直径 | 242.0± 5 µm | 245.0 ± 10.0 µm |
包层/涂覆层偏差 | < 5.0 µm | < 5.0 µm |
纤芯/包层同心度偏差 | ≤ 0.50 µm | ≤ 0.3µm |
涂覆层材料 | 丙烯酸酯 | 丙烯酸酯 |
工作温度 | -40 to 75 | -60 to 85 |
短期弯曲半径 | N/A | ≥ 6 mm |
长期弯曲半径 | N/A | ≥ 13 mm |
强度测试的等级 | ≥ 100 kpsi (0.7 GN/m² | ≥ 200 kpsi (1.4 GN/m²) |
