: 玻片型1570/2000nm单模波分复用器

产品分类：（单模波片型）波分复用器
产品编号：FWDM-1570/2000-26Nv12

立即咨询

产品概述
产品特性
产品应用
产品参数

XYT-FWDM-1570/2000

【NO.】FWDM-1570/2000-26Nv12

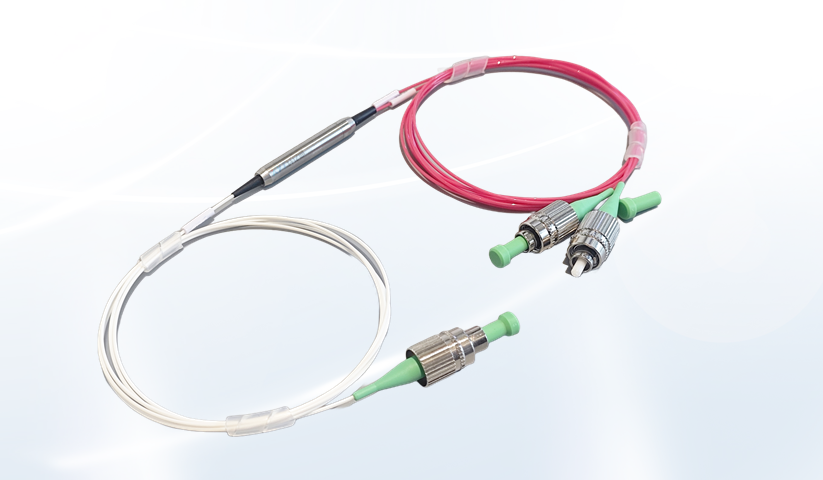

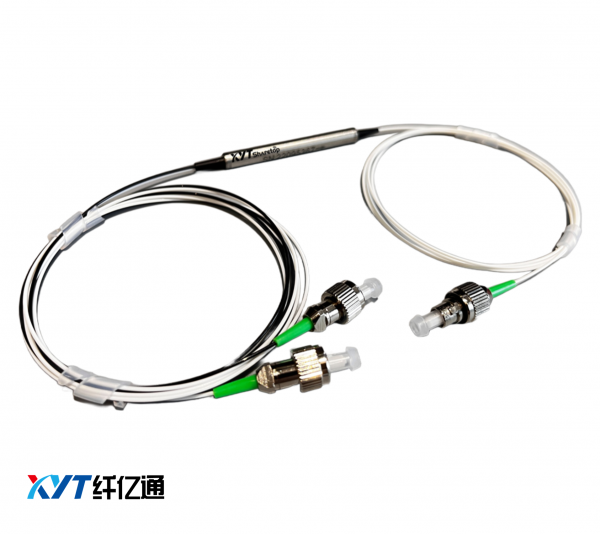

玻片型FWDM单模光纤波分复用器（1570/2000nm）

产品叙述

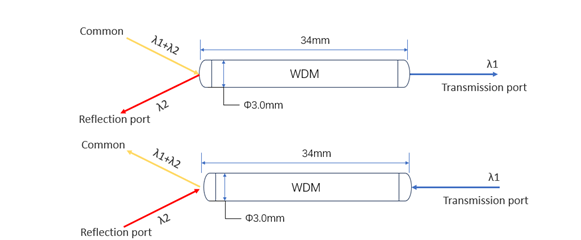

波分复用器是能将两种或两种以上不同波长的光型号光耦合在一芯光纤中传输的器件，反之也能将在一芯光纤中的两种或两种以上不同波长的光信号在分别分离解复用。由图可见，两束不同的光由公共端（Common）输入，WDM器件会允许将其中一束特定波长的光透射过去，在透射端输出,而将剩余波长反射耦合至反射端输出，即光波分的过程。同理，WDM器件光路可逆。

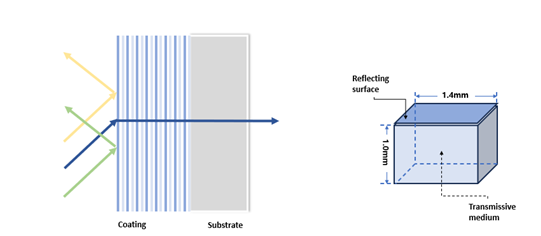

介质膜滤波片采用薄膜干涉原理，使某些波长的光在薄膜上产生较强反射而不能透过薄膜，而其他波长的光则可以透过薄膜。为提升反射效率，介质膜滤波器片通常采用多层薄膜（一般为50-100层），通过多层介质膜的干涉使某一波长通过，其他波长反射。

插入损耗计算：输入和输出端口的光功率之比

- 产品参数 -

结构类型		1x2
透射端口	透射波长（nm）	2000
	带宽范围（nm）	±50
	最大插入损耗(dB)	0.8
	最小隔离度(dB)	25
反射端口	反射波长（nm）	1570
	带宽范围（nm）	1520~1580
	最大插入损耗(dB)	0.8
	最小隔离度(dB)	12
回波损耗(dB)		50
偏振相关损耗(dB)		≤0.1
承受功率（W）		0.5/1/5/10或定制
接头类型		FC/APC 或定制
光纤类型		SMF-28e	SM1950
光纤长度（m）		默认1米或定制
封装尺寸（mm）		34x Ø5.5
工作温度（℃）		-5~+70
储存温度（℃）		-25~+85
最大拉力（N）		≤5

*规格为不带连接器，测试数据指标25℃。

*对于带连接器的设备，插入损耗高0.3dB，回波损耗低5dB。

*对于不同功率参数，产品采用封装尺寸不同。

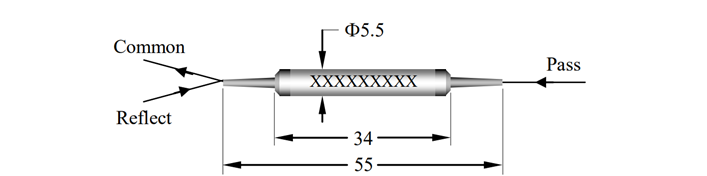

封装结构图：（mm）

订购信息：
FWDM=滤玻片型波分复用器		XYT-FWDM-A-B-C-D-E-F-G
A=结构	1X2=1X2				……	SS=可定制
B=工作波长	R1570/T2000=反射1570透射2000		T 1570/ R 2000=反射1570透射2000			SS=可定制
C=光纤类型	SeS1= SMF-28e/SM1950					SS=可定制
D=套管类型	0.25=250μm	0.9=900μm		……		SS=可定制
E=光纤长度	1M=1米	2M=2米		……		SS=可定制
F=接头类型	FA=FC/APC	SA=SC/APC		N=不含头		SS=定制
G=承受功率	05=0.5W	1=1W		……		SS=可定制

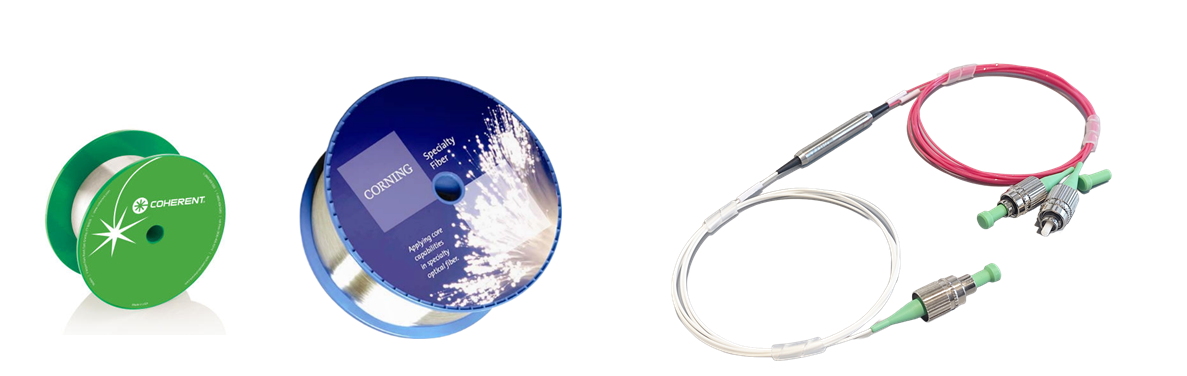

光纤特性

类型	SMF-28e	SM1950
工作波长	1285 – 1330@ 1310 nm 1525 – 1575 @ 1550nm	1850 - 2200 nm
数值孔径	0.14	0.2
‌包层数值孔径(5%)	≥ 0.46	N/A
模场直径	9.2 ± 0.4µm @1310 nm 10.4 ± 0.5 @ 1550 nm	8.0 µm @ 1950 nm
截止波长	入cf≤ 1280 nm	1720 ± 80 nm
芯层损耗	≤ 0.03 dB/km @ 1310 nm ≤ 0.02 dB/km @ 1550nm	N/A
包层衰减	≤ 15 dB/km @ 1095 nm	N/A
包层直径	125.0 ± 0.7 µm	125.0 ± 1.0 µm
芯径	9 µm	7.0 µm
涂覆层直径	242.0± 5 µm	245.0 ± 15.0 µm
包层/涂覆层偏差	< 5.0 µm	N/A
纤芯/包层同心度偏差	≤ 0.50 µm	≤ 0.50 µm
涂覆层材料	丙烯酸酯	丙烯酸酯
强度测试的等级	≥ 100 kpsi (0.7 GN/m²	≥ 100 kpsi (0.7 GN/m²
