: 980/1310nm多模光纤波分复用器

产品分类：（多模光纤）波分复用器
产品编号：FWDM-R980T1310-26Nv16

立即咨询

产品概述
产品特性
产品应用
产品参数

XYT-FWDM-26Nv16

【NO.】FWDM-R980T1310-26Nv16

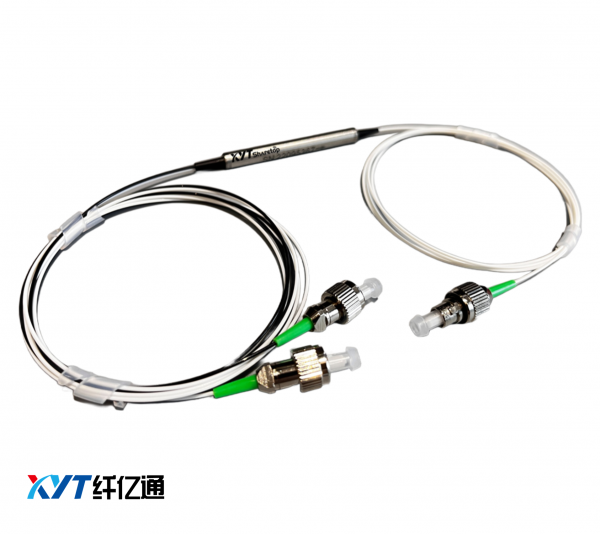

玻片型FWDM多模光纤波分复用器（980/1310nm）

产品叙述

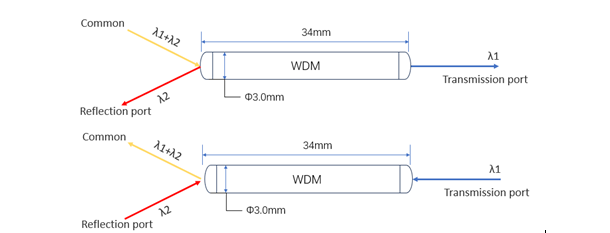

波分复用器是能将两种或两种以上不同波长的光型号光耦合在一芯光纤中传输的器件，反之也能将在一芯光纤中的两种或两种以上不同波长的光信号在分别分离解复用。由图可见，两束不同的光由公共端（Common）输入，WDM器件会允许将其中一束特定波长的光透射过去，在透射端输出,而将剩余波长反射耦合至反射端输出，即光波分的过程。同理，WDM器件光路可逆。

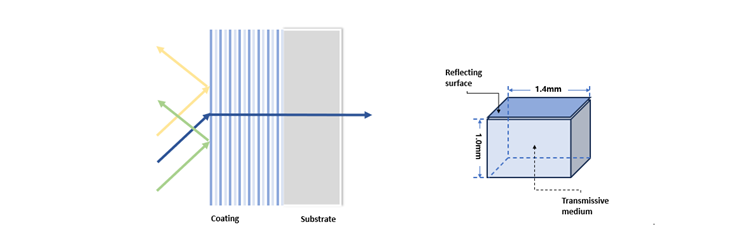

介质膜滤波片采用薄膜干涉原理，使某些波长的光在薄膜上产生较强反射而不能透过薄膜，而其他波长的光则可以透过薄膜。为提升反射效率，介质膜滤波器片通常采用多层薄膜（一般为50-100层），通过多层介质膜的干涉使某一波长通过，其他波长反射。

- 产品参数 -

结构类型		1x2
透射端口	透射波长（nm）	1310
	带宽范围（nm）	±20
	最大插入损耗(dB)	0.7
	最小隔离度(dB)	30
反射端口	反射波长（nm）	980
	带宽范围（nm）	±15
	最大插入损耗(dB)	0.5
	最小隔离度(dB)	13
回波损耗(dB)		≥45
偏振相关损耗(dB)		≤0.1
承受功率（W）		0.5
接头类型		FC/APC 或定制
光纤类型		62.5/125	50/125
光纤长度（m）		1米或定制

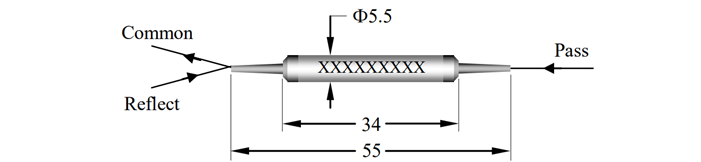

封装尺寸（mm）		Ø5.5 x 34
工作温度（℃）		-5~+70
储存温度（℃）		-25~+85
最大拉力（N）		≤5

*规格为不带连接器，测试数据指标25℃。

*对于带连接器的设备，插入损耗高0.3dB，回波损耗低5dB。

*对于不同功率参数，产品采用封装尺寸不同。

订购信息：
MFWDM=多模光纤滤玻片型波分复用器		XYT-MFWDM-A-B-C-D-E-F-G
A=结构	1X2=1X2			……	SS=可定制
B=工作波长	T1310/R980=透射1310nm，反射980nm				SS=可定制
C=光纤类型	M50=50/125	M62=62/125			SS=可定制
D=套管类型	0.25=250μm	0.9=900μm	……		SS=可定制
E=光纤长度	1M=1米	2M=2米	……		SS=可定制
F=接头类型	FA=FC/APC	SA=SC/APC	N=不含头		SS=定制
G=承受功率	05=0.5W		……		SS=可定制

类型	50/125μm	62/125μm
芯直径	50±2.5μm	62.5±2.5μm
芯不圆度	≤5.0%	≤5.0%
包层直径	125.0±1.0μm	125.0±1.0μm
包层不圆度	≤1.0%	≤1.0%
涂层直径	245±7μm	245±7μm
涂层/包层同心度	≤10.0	≤10.0
涂层不圆度	≤6.0	≤6.0
芯层/包层同心度	≤1.5	≤1.5
衰减	850nm@≤2.3dB/km	850nm@≤2.7dB/km
纤芯/包层同心度偏差	1300nm@≤0.6dB/km	1300nm@≤0.6dB/km
满注入带宽	850nm@≥500MHz·km	850nm@≥200MHz·km
工作温度	1300nm@≥500MHz·km	1300nm@≥500Hz·km
数值孔径	0.200±0.015	0.275±0.015
零色散波长≤0.001（1458-λ₀ ）	≤0.105ps/(nm²·km）	≤0.11
强度测试的等级	≥ 100 kpsi (0.7 GN/m²	≥ 200 kpsi (1.4 GN/m²)
