五类、超五类、六类、超六类、七类等多类网线的比较

[来源:纤亿通]  [日期:2017-07-26]  [点击数:8795]
一、五类和超五类网线的区别 二、超五类和六类网线的区别 三、六类和超六类网线的区别 四、超六类网线布线的注意事项 五、七类和超六类网线的比较 六、七类布线和光纤的比较

五类、超五类、六类、超六类、七类等多类网线的比较
前言

一、五类和超五类网线的区别

二、超五类和六类网线的区别

三、六类和超六类网线的区别

四、超六类网线布线的注意事项

五、七类和超六类网线的比较

六、七类布线和光纤的比较

五类和超五类网线的区别

什么是五类网线和超五类网线?

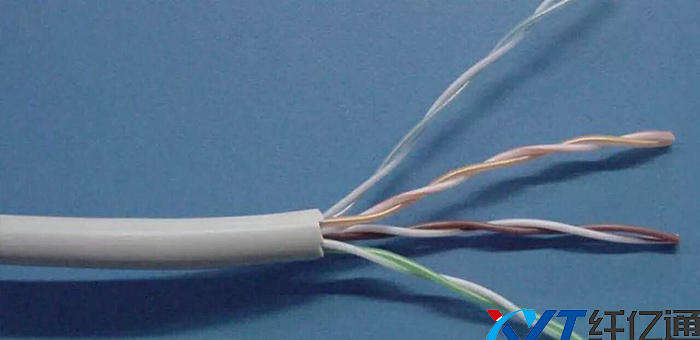

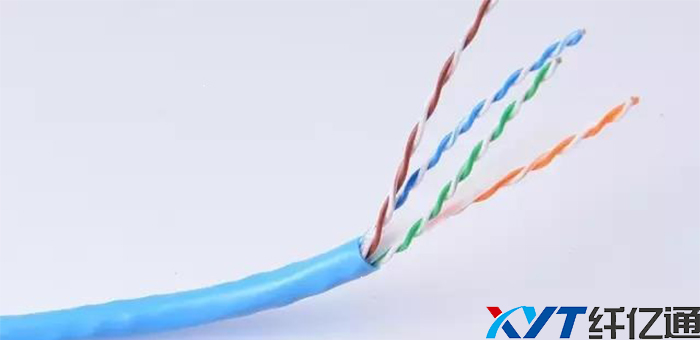

五类网线,该类电缆增加了绕线密度,外套一种高质量的绝缘材料,外皮会标注“CAT5”字样;传输带宽为100MHz,用于语音传输和最高传输速率为100Mbps的数据传输,主要用于100BASE-T10BASE-T网络。这是最常用的以太网电缆。

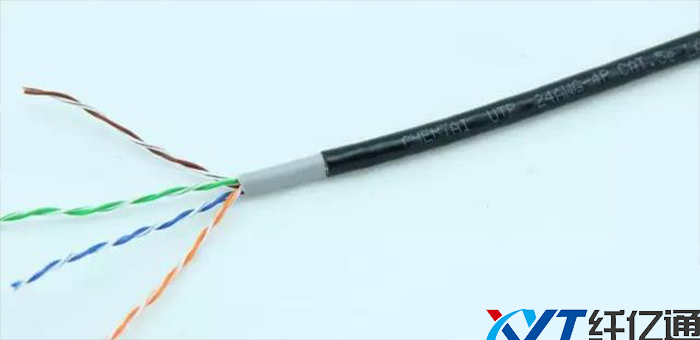

超五类网线,“超五类”指的是超五类非屏蔽双绞线(UTPUnshielded Twisted Pair),非屏蔽双绞线电缆是由多对双绞线和一个塑料护套构成,外皮标注“CAT5e”字样;传输带宽可高达1000Mb/s,但往往需要借助价格高昂的特殊设备的支持。因此,通常只被应用于100Mb/s的快速以太网中,实现桌面交换机到计算机的连接。

五类和超五类网线的区别

1、五类线的标识是“CAT5”,带宽100M ,适用于百兆以下的网;超五类线的标识是“CAT5E”,带宽155M

2、五类双绞线能满足现在日趋流行的100M/bps的以太网,超五类双绞线主要用于千兆网上,但现在也普通应用于局域网中;

3、五类线传输最高速率为100MHz的信号,使用广泛。超五类线传输最高速率为100MHz的信号,拥有比五类线更好的性能,改善了诸如NEXTPS-ELFEXTAtten等指标,支持双工应用。

4、超五类双绞线主要用于通信公司或者网络公司部署户外短距离链接。普通五类线最大有效通信距离为100M,超五类可以最大通信距离为300M。并且外面的保护层使用寿命比普通五类线长很多。多数的从小区网关或者整楼网关中连接到你的路由器或者交换器的线就是超五类线。

光纤通信网络

超五类非屏蔽双绞线是在对现有五类屏蔽双绞线的部分性能加以改善后出现的电缆,不少性能参数,如近端串扰、衰减串扰比,回波损耗等都有所提高,但其传输带宽仍为100MHz

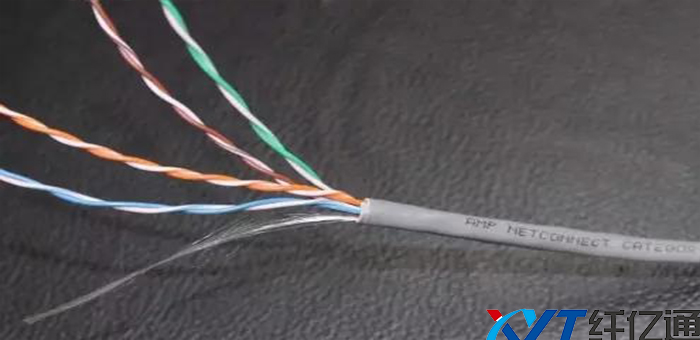

非屏蔽超五类双绞线也是采用4个绕对和1条撕裂绳(rip cord),线对的颜色与五类双绞线完全相同,分别为白()/橙、白(绿)/绿、白()/蓝、白()/棕。标称裸铜(BC)线径为0.51mm(线规为24AWG),绝缘线径为0.9mm左右,UTP电缆直径一般为5mm

虽然超五类非屏蔽双绞线也能提供高达1000Mb/s的传输带宽,但是往往需要借助于价格高昂的特殊设备的支持。因此,通常只被应用于100Mb/s快速以太网,实现桌面交换机到计算机的连接。

超五类和六类网线的区别

超五类和六类网线的区别

随着人们对更高带宽和更快速度网络的需要不断增长,超五类和六类双绞线被越来越多地应用到人们生活中。目前,在双绞线这个大家族里,与三类、五类及七类等双绞线相比,超五类和六类这两种双绞线的应用范围最为广泛。

尽管超五类和六类线缆的地位处于并驾齐驱状态,但这并不意味着超五类和六类线缆可以互相代替。消费者仍然需要掌握好两者各自的特征,以便根据自己的网络需求进行更好的选购。那么超五类双绞线与六类双绞线之间存在着那些区别呢?



首先,超五类网线与六类网线最大的区别在于其性能的不同。超五类和六类系统虽然都可以传输千兆网络,但是超五类系统传输千兆网络所采用的标准是1000Base-T,而1000BASE-Tx则是六类系统工作的方式。从这方面来看,超五类系统只是“能够”支持千兆以太网,而六类系统才是“真正有保证”地运用千兆以太网。

因而,六类系统更能够适应当下的建筑环境,尤其是在那些集中了大量的双绞线并拥有很多干扰源的地方,比如说拥有许多电器(电脑、电话、各种生产设备等)的房间、设备间、邻近有电力线、照明线的地方。下面将会从1000Base-T1000Base-Tx的角度为您进一步揭示造成这种差别的原因。

1000Base-T一般是采用4对双绞线来完成1000Mbps的数据传送,每一对双绞线要传送250Mbps的数据流。但因为超五类双绞线的设计带宽仅有100MHz,要想实现双向传输1000Mbps的网络,就必须满足4对线全部使用(全双工)、每对线支持250Mbps的数据速率(每个方向)、每秒发送125M符号等要求。

但另一方,因为每条链路必须双向全双工传输信号,这就增大了误码的可能性。所以,全双工运行网络设备需要增加大量的串扰/回声消除DSP处理器,使网络设备能正确地辨识每一个方波信号,这也造成了支持1000Base-T的交换机平均端口成本的大大增加。

1000Base-TX虽然也是基于四对双绞线,但却是两对线发送信号,两对线接收信号,线缆本身不进行双向传输。因此,线缆之间的串扰也大大降低,从而进一步降低了网络接口的成本。但由于使用线缆的效率降低了(两对线收,两对线发),要达到1000mbps的传输速率,带宽要求就超过100mhz,因此五类和超五类的系统不能支持该类型的网络,只有六类系统才能支持。

由以上分析可得出,因为使用1000BASE-Tx的工作方式,相对于超五类系统,六类系统具有更强的抗干扰能力,这一特点使之能广泛应用于各种地方。

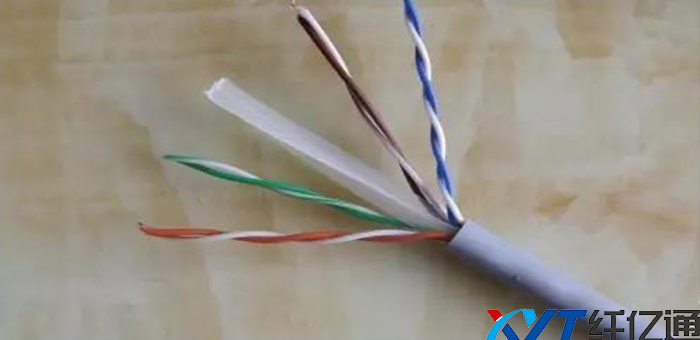

其次,在在结构上,超五类双绞线与六类双绞线也存在明显的差异。六类双绞线增加了绝缘的十字骨架,将双绞线的四对线分别置于十字骨架的四个凹槽内,而且电缆的导体直径大,扭矩小,外径也更粗。这一中心十字架新的生产工艺,也是为了避免在应用于1000BASE-T的网络时线缆之间的串扰。

另外,在价格上,六类双绞线的价格要高于超五类,这也是目前超五类双绞线应用相对广泛的一个因素。

从当前市场来看,超五类双绞线仍然是综合布线工程中的一个主流产品,其具备极佳的 性能,更好地支持网络的顺畅。虽然说六类双绞线从各方面的性能看都要比超五类双绞线出色,但目前超五类仍是主流。相信随着时代的发展,在综合布线中六类双绞线将会慢慢渗入,并且逐渐代替超五类双绞线。

超六类网线和六类网线的区别

2009TIA-568C.2标准发布以后,超六类线缆开始被广泛地应用在各个布线系统中。与传统的六类线缆相比,超六类线拥有更高的传输频率和速率。一般情况下,六类线缆的带宽为250MHz,而超六类线缆的带宽是其的两倍,这对于对网络带宽要求很高的数据中心来说,超六类线缆显然是一个非常不错的解决方案。

作为当下布线系统宠儿的超六类线缆,少不得会与传统的六类线缆做个比较。目前数据中心里10G网络端口的需求数量在不断上升,在10G以太网接口方式中,10GBase-T四对双绞线是我们目前最熟悉的方式之一。而六类线和超六类线都可以支持一定长度下的10GBaes-T传输,这里主要对于10GBase-T支持的差异来分析六类与超六类的不同。

尽管二者都可以支持10GBase-T的传输,但是传输长度却有明显的区别。在IEEE802.3an标准中,六类线缆可支持的传输长度为55m,但超六类线缆的最大传输距离可达100m。造成这个差异的主要原因在于其线间串扰的不同。虽然现阶段数字信号处理技术取得了非常大的进步,但是线缆之间的相互干扰却无法进行信号检测。超六类线缆相比于传统六类线缆,线间串扰大大减小,从这个方面来看,超六类线缆显然更胜一筹。并且,超六类线缆与目前广泛使用的插接模块(RJ45)可完全兼容,而六类线缆目前还做不到这一点。

屏蔽与非屏蔽

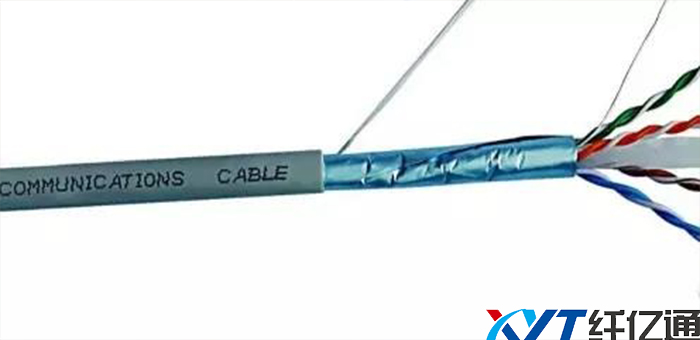

超六类线缆有屏蔽和非屏蔽两种,二者都可以支持100米的万兆信道长度,但在结构上却有明显的差异。超六类非屏蔽线缆只有外部有屏蔽层,里面的四对绞合线缆没有屏蔽层,只由中间的十字型骨架隔开固定。超六类屏蔽线缆除了外部有屏蔽层外,内部的四对绞合线缆也分别由铝箔包裹屏蔽。由于这种特殊的屏蔽层结构,在布线中,超六类屏蔽线缆之间几乎不会产生外部串扰的影响,只需做好屏蔽的两端接地即可。但如果使用超六类非屏蔽双绞线系统,则需要考虑外部串扰的问题了。

对于解决非屏蔽超六类线间串扰的问题,一般有两种解决办法。一种是在施工时保证足够大的间距以将线间串扰的影响减少到最小;另一种是将电缆外皮变厚,使得捆扎在一起的线缆外皮增大了间距,以减小外部串扰的影响。

这样一来,就增加了非屏蔽超六类线缆的生产成本(通常情况下,超六类屏蔽电缆的外径是7.5mm左右,而超六类非屏蔽电缆的外径是9mm左右。电缆外径的增大,相应的会增加线管线槽方面的成本)。由此看来,超六类屏蔽双绞线比超六类非屏蔽双绞线在应用领域的推广上更具优势,是目前比较好的布线标准解决方案。

超六类网线的布线的注意事项

现在超六类线缆被进行大规模地部署,在对超六类线缆进行布线时,有以下几点需要注意:



和其他线缆相比,超六类线缆在重量上更重一些,这也导致超六类线缆的施工会更加困难。线缆发展至超六类,其线径已增加到了0.6mm(23AWG),并且其线芯中间还增加了十字骨架,这是导致超六类线缆重量增加的主要原因。较大的线径会导致对于线槽空间与承重,以及机柜内垂直走线空间等要求的上升。

因此,在布线时,必须考虑到你所使用的电缆桥架能够容纳多少超六类线,建议是一捆超六类线缆不要超过50根。另外,在电缆桥架放的位置也很关键:必须确保超六类线缆是放在最底部的,以免它压坏其他较小直径的电缆。光纤通信网络



超六类线缆的弯曲半径更大(极少数除外)。一般来说,线径越大的线缆,其弯曲半径越大。由于具有较大的弯曲半径,因此在布线时,你需要在墙壁插座的后面或者电缆桥架的末端预留足够的空间。



超六类线缆不适合用塑料扎带捆扎。超六类线缆比较脆弱易碎,最好用宽松一点的钩环电缆扎带来替代塑料扎带。(注:不管捆扎何种电缆,都必须动作轻柔,以免因为捆扎过紧导致衰减值变大。)



超六类线缆包装超六类线缆的包装不同于其他类型的电缆包装。为了方便,现在很多工人都使用拉盒封装超五类和六类线,但超六类线缆一般以卷轴的形式来封装。由于实际需要的不同,每卷超六类线缆的大小也不一样,这就意味着你必须很据实际情况来选择合适的支架或者大车来进行储存、运输和分配。

小结

超六类线缆现多用于数据中心中,随着数据中心建设的进一步扩大,超六类线缆的使用规模也必将进一步扩大。但应注意的是,超六类线缆虽然有优于其他线缆的一面,但也有其缺点和不足。在进行布线时,不可盲目根据性能的优劣来进行选择,而应根据实际情况来选择适合自己的布线系统。

七类线有哪些特点?与其他线缆有何区别?



什么是七类网线

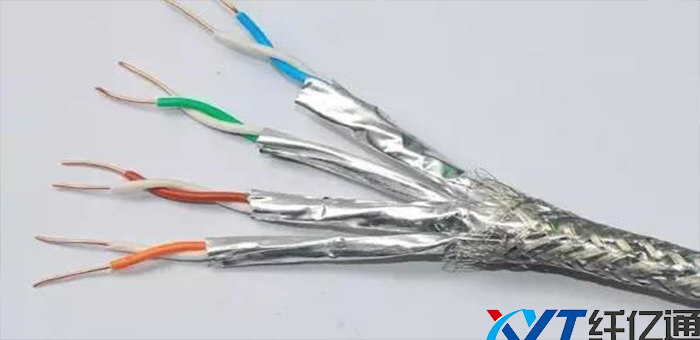

七类标准是一套在100欧姆双绞线上支持最高600MHz带宽传输布线标准。七类线是一种8芯屏蔽线,每对都有一个屏蔽层(一般为金属箔屏蔽 DINTEK),然后8根芯外还有一个屏蔽层(一般为金属编织丝网屏蔽 DINTEK),接口与现在的RJ-45不兼容。

七类和六类网线的比较

七类和六类布线有很多显著的差别,最明显的就是带宽,与四类、五类、超五类和六类相比,七类具有更高的传输带宽(至少600MHz),六类信道提供了至少200MHZ的综合衰减对串扰比及整体250MHZ的带宽,七类系统可以提供至少500MHZ的综合衰减对串扰比和600MHZ的整体带宽。六类和七类系统的另外一个差别在于它们的结构。六类布线既可以使用UTP,也可以使用STP,而七类布线只基于屏蔽电缆。在七类线缆中每一对线都有一个屏蔽层,四对线合在一起还有一个公共大屏蔽层。



从物理结构上来看,额外的屏蔽层使得七类线有一个较大的线径。还有一个重要的区别在于其连接硬件的能力,七类系统的参数要求连接头在600MHZ时所有的线对提供至少60DB的综合近端串绕,而超五类系统只要求在100MHZ提供43DB,六类在250MHZ的数值为46DB

七类布线技术和光纤的比较

飞速发展的网络应用对带宽的需求不断增加。今年颁布的六类布线系统凭借其250MHz的带宽满足了目前大多数的商业应用。然而,随着技术的不断进步,250MHz带宽不能充分地满足人们的需求只是一个时间的问题。



因此,就未来几年布线系统的发展趋势展开了关于七类布线与光缆孰优孰劣的讨论。



选择线缆类型应从线缆用途、要求的传输容量、传输带宽、价格等多方面综合考虑。线缆类型有非屏蔽双绞线、屏蔽双绞线、光缆三大类。



(1) 非屏蔽双绞线UTP,是目前国内应用最多的布线系统,适用于传输带宽在250MHz以下,没有特殊性能要求的网络应用,其优点是整体性能不错、价格便宜、施工和维护比较方便。六类布线系统已经达到了非屏蔽双绞线的性能极限。

(2) 铝箔屏蔽的双绞线FTP,带宽较大、抗干扰性能强,具有低烟无卤的特点。相对的,屏蔽线比非屏蔽线价格及安装成本要高一些,线缆弯曲性能稍差。 六类线及之前的屏蔽系统多采用这种形式。

(3) 独立屏蔽双绞线STP,每一对线都有一个铝箔屏蔽层,四对线合在一起还有一个公共的金属编织屏蔽层,这是七类线的标准结构。它适用于高速网络的应用,提供高度保密的传输,支持未来的新型应用,有助于统一当前网络应用的布线平台,使得从电子邮件到多媒体视频的各种信息,都可以在同一套高速系统中传输。额外的屏蔽层使得七类线有一个较大的线径,这些特点要求在设计安装路由和端接空间时要特别小心,要留有很大的空间和较大的弯曲半径。

早在1997年布线标准化机构和制造商就已经提出了七类铜缆布线系统的构想,它能提供至少500MHz的综合衰减对串扰比和600MHz的整体带宽,其连接头要求在600MHz时所有的线对提供至少60dB的综合近端串绕。而超五类系统只要求在100MHz提供43dB,六类在250MHz的数值为46dB。而且,由于其绝佳的屏蔽设计和高带宽,一个典型的七类信道甚至可以同时提供一对线862MHz的带宽用于传输有线电视信号,在另外一个线对传输模拟音频信号,然后在第三、四线对传输高速局域网信息。这种应用在目前是无法想象的,但不久的将由七类布线系统实现,推出的七类布线系统已经领先业界达到了1200MHz的带宽。



与光纤局域网相比,七类系统的解决方案提供了希望的性能和带宽,但其总体成本只是光纤的几分之一。有些人会认为光纤系统可以给人们带来足够多的带宽,并且光缆与七类线缆价格接近。但是,如果考虑到光纤路由器、光交换机和光网卡的成本因素,光纤的价格优势就会很快地丧失。



(4) 光缆尤其是单模光缆可用于高速网络传输,并有先天电磁干扰免疫、可靠性强、支持远距离传输等优点,是未来理想的网络传输介质,其地位日益重要。但是光缆设备、材料和端接成本都比较昂贵,安装也相对复杂,故一般适宜用于长距离和大容量的布线。



目前62.5/125μm多模光缆已经在综合布线主干系统中成为主流布线介质,在水平系统中的应用也变得日益广泛,新版本的TIA/EIA-568-B.3规定了光纤、连接硬件以及光纤跳线的机械特性和传输性能。与568-A相比,其最显著的增强在于认可50/125μm多模光纤,以及除了SC连接器外,还认可小型元件(SFF)光纤连接器作为工作区的连接器。允许使用SFF连接器给终端用户带来了许多好处,比如,SC连接器较大的尺寸无法支持设备接口朝高密度方向发展的工业趋势,而采用SFF连接器可以非常容易地在与RJ-45相同的空间内连接两芯光纤。由于TIASFF光纤连接器的认可,光纤设备制造厂商如CISCO3ComIBM等已经将这些接口设计融合到他们的产品中。
