40G光模块是什么?有何特点呢?

[来源:纤亿通]  [日期:2019-02-15]  [点击数:7424]
在10G网络已渐渐不能满足用户需求之时,40G网络系统进入了人们的视线,从此40G光模块给光纤传输速度带来了质的飞跃。

一、什么是40G光模块?

40G光模块是为了满足更高密度的高速可插拔解决方案的需求而衍生的产物,有4个相互独立的发射和接收光信号通道,能够为数据中心、高性能计算网络、企业核心层和分布层以及电信运营商提供高密度和低功耗的40G以太网连接传输应用。


二、40G光模块有哪些分类?

40G光模块比较常见的有CFP、QSFP和QSFP+光模块三类:

40G CFP光模块是专为单模光纤上的40G以太网链路而设计的,符合RoHS-6标准,且通过CFIO MSA指定的MDIO接口提供数字诊断功能;

40G QSFP(Quad Small Form-factor Pluggable)光模块具有四个独立的全双工收发通道,是四通道小型可插拔光模块,这种四通道的接口传输速率可高达40Gbps。QSFP光模块的密度是XFP光模块的4倍、SFP+光模块的3倍,作为一种光纤解决方案,满足了高密度高速率传输的需求;

40G QSFP+光模块是在QSFP基础上发展而来的产品,为高密度的应用程序所专用,与传统SFP+光模块相比,端口密度更高,且整个系统成本更低。40G QSFP+光模块符合SCSI、40G以太网、20G/40G Infiniband等多种标准,它有四个数据传输通道,每个通道的传输速率约为10Gbps,四个通道同时传输可以实现40Gbps的传输速率。这种光模块主要有两种接口:LC和MTP/MPO,分别用在单模应用和多模应用。


三、40G QSFP+光模块的应用

40G QSFP+光模块有多个类型,包括40GBASE-SR440GBASE-LR440GBASE-ER4等,本部分将详细介绍这三种光模块以及其应用。

40GBASE-SR4光模块采用MTP/MPO接口,工作波长是850nm,一般用在多模应用。它和OM3/OM4多模光纤一起使用时的传输距离分别是100m和150m,主要用来实现数据中心内网络设备间的连接。40GBASE-SR4光模块不仅可以利用MTP/MPO光纤跳线实现两个40G网络设备间的连接,而且可以和MTP/MPO转LC光纤跳线一起使用来实现40G网络设备和10G网络设备间的连接。

40GBASE-SR4光模块采用MTP/MPO接口,工作波长是850nm,一般用在多模应用。它和OM3/OM4多模光纤一起使用时的传输距离分别是100m和150m,主要用来实现数据中心内网络设备间的连接。40G

BASE-SR4光模块不仅可以利用MTP/MPO光纤跳线实现两个40G网络设备间的连接,而且可以和MTP/MPO转LC光纤跳线一起使用来实现40G网络设备和10G网络设备间的连接。

四、40G光模块有什么特点?

1、合理有效地使用传输频带,频谱效率比较高;

2、有效减少了成本,比其它的城域网的方案更加经济;

3、简化了网络构架,减少了配件数量。值得一提的是在城域骨干网络应用中,其调度性和集成度要远远优于4个10G系统,从而可节省机房面积、减少设备堆叠以及提高单节点设备的带宽管理能力和调度能力;

4、通常单波长可以处理多个数据连接,核心网的功能将会大大地增强,业务也能够得到更好的扩展。

五、常见40G光模块解决方案

QSFP-40G-SR4 纤亿通 XYT-QSFP-40G-SR4 QSFP+ 光模块兼容华为、戴尔、H3C等交换机 850nm MTP/MPO 150m
QSFP-40G-eSR4 亿XYT-QSFP-40G-eSR4 QSFP+光模块兼容华为、戴尔、H3C等交换机 850nm MTP/MPO 400m
QSFP-40G-IR4-PSM 亿XYT-QSFP-40G-IR4-PSM1310 QSFP+光模块兼容华为、戴尔、H3C等交换机 1310nm MTP/MPO 1km

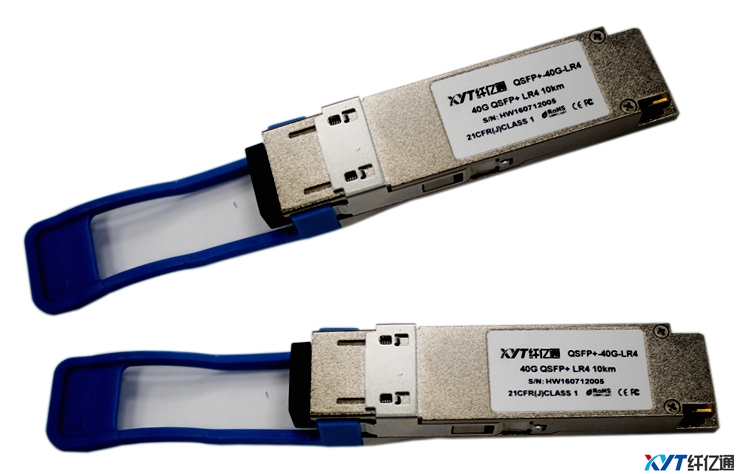

QSFP-40G-LR 亿XYT-QSFP-40G-LR4 QSFP+光模块兼容华为、戴尔、H3C等交换机 1310nm LC双工 10km
QSFP-40G-ER4 亿XYT-QSFP-40G-ER4 QSFP+光模块兼容华为、戴尔、H3C等交换机 1310nm LC双工 40km
QSFP-40G-LX4 亿XYT-QSFP-40G-LX4 QSFP+光模块兼容华为、戴尔、H3C等交换机 1310nm LC 双工 2km
