如何设计一套适用于电信运营商的OTN(Optical Transport Network)/DWDM方案以传输100G业务?

[来源:XYTsharetop]  [日期:0000-00-00]  [点击数:489]

客户需求:客户有两个机房,距离100km,需要在这两个机房之间配置光传输设备,机房之间要传输100G业务量,请求纤亿通团队为其配置合理的方案和设备配置.

作为专业OTN/WDM设备及整体解决方案提供商设计一套适用于电信运营商的OTNOptical Transport Network)方案以传输100G业务,为最大化客户的利益,需要考虑多个方面,包括网络的可靠性、可扩展性、成本效益以及未来的升级需求。以下是纤亿通设计方案的一些关键步骤:

1. 需求分析:首先会深入了解电信运营商的业务需求,包括业务类型(如数据、语音或视频)、传输距离、服务质量要求等。

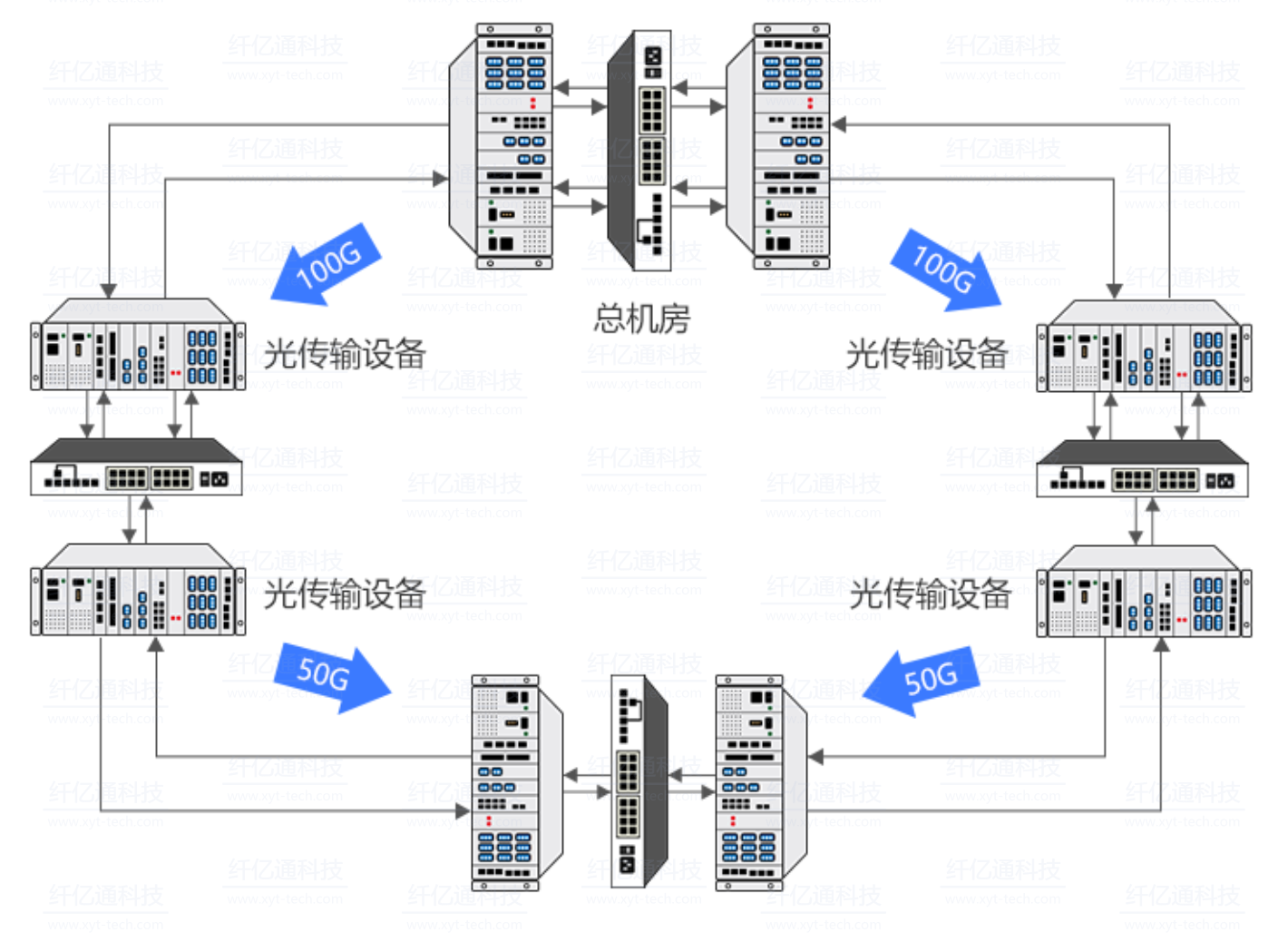

2. 网络拓扑设计:根据业务需求设计OTN网络的拓扑结构,如环形、星形或网状结构。同时,考虑故障恢复和网络冗余,设计双环或多环拓扑以提高网络的可靠性。

3. 选择合适的OTN设备:根据网络拓扑和业务需求选择和配置合适的OTN设备,包括OTN交换机、光放大器、波分复用器(DWDM)等。

4. 波长规划:100G业务分配合适的波长,并考虑光谱效率和波长复用以优化传输能力。

5. 保障和提升网络性能

- 采用先进的编码技术,比如PDM-QPSK16QAM,以支持高速率传输。

- 利用前向纠错(FEC)技术提高信号的抗干扰能力。

- 部署XYT-EDFA光放大器和XYT-DCM色散补偿器以确保远距离传输的信号质量。

6. 网络管理和监控:实施网络管理系统(NMS),用于监控网络性能、故障管理和预防性维护。

7. 测试和验证:完成所有设备的配置后,纤亿通团队会进行全面的网络测试,包括功率水平、信噪比、误码率等指标的测试。

8. 培训和交付:纤亿通为运营商的技术团队提供培训,确保他们能够独立管理和维护OTN网络。

9. 文档和支持:纤亿通会为客户提供完整的设计文档和操作手册,以确保在网络部署后提供持续的技术支持。

XYT纤亿通团队在设计OTN方案时,不仅会确保方案的实施符合行业标准和法规要求,而且还会为客户考虑未来的网络升级和业务扩展,以实现长期投资回报。


接下来我们来看看,要在两个距离100km的机房之间传输100G的业务量,纤亿通是如何部署一个能够支持长距离传输的光传输系统。以下是纤亿通配置光传输设备的一些步骤和设备型号:

1. 选择适合的设备:对于100G的业务量,可以考虑如华为的OSN 8800,思科的NCS 2000系列,或者Ciena6500 Packet-Optical Platform但是这些设备的价格和后期升级可能会产生较大的成本。如果考虑纤亿通XYT2800不仅能够支持100G的传输速率,并能够应对长距离传输的挑战,且在成本上具有很大的优势。

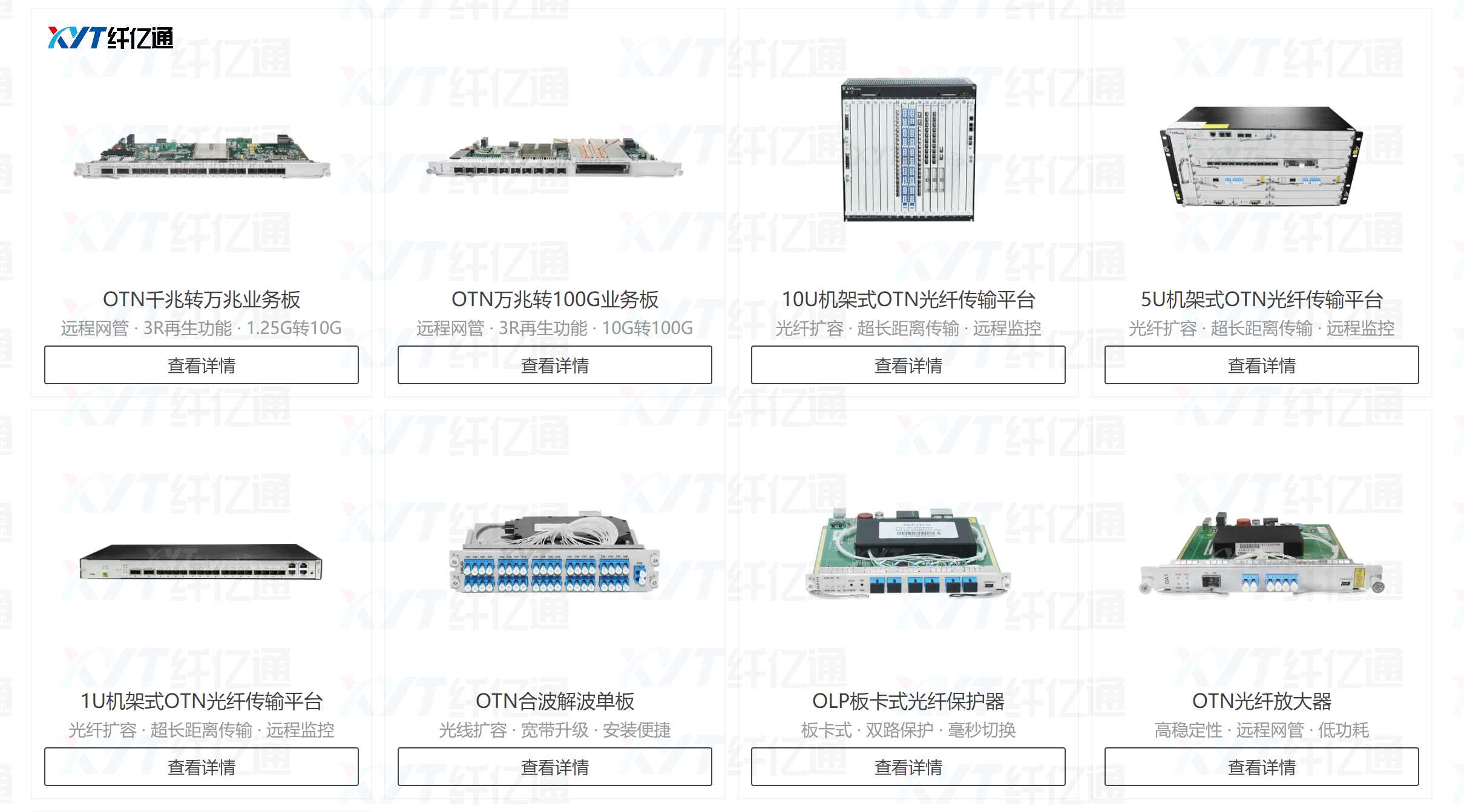

如果您选择使用纤亿通的设备来部署跨越100km的光传输网络,主要设备和组件大概包括以下:

1. 主设备XYT-OTN2800

- 这是主传输平台,通常安装在机房的机架中。

2. 光纤放大器XYT-LE5000-PA

- 用于放大通过长距离光纤传输的信号。在两个机房之间的适当位置安装光放大器,以确保100G信号能够覆盖100km的距离。

3. 100G OTU业务接入板XYT-LE5000-OTU-100G

- 这个模块负责处理100G的光信号,并进行必要的编码和解码,以便在OTN平台上进行传输。


4). 色散补偿XYT-LE5000-DCM

-由于传输距离较远,需要色散补偿单元(DCM)来管理和补偿光信号在光纤中传播时的色散。


2. 光纤选择:因为距离达到100km,需要使用单模长距离光纤,并可能需要中继放大。选择具有低损耗特性的光纤。

3. 网络设备配置:

- 端口配置:在两个机房的设备上配置100G的业务端口。

- 波长配置:选择合适的波长,通常在C波段,以确保高质量的传输。

- 路由和交换配置:设置适当的路由策略和VLAN配置,以确保数据正确路由。

6. 监控和管理:配置网络管理系统,以实时监控网络状态,包括功率水平、光信号质量和设备性能。


具体配置步骤如下:

- 在每个机房中的XYT-OTN2800设备上安装100G业务板XYT-LE5000.OTU-100

- 确保两台XYT-OTN2800设备之间的单模光纤已经铺设完毕,并测试光纤的质量和衰减。

- 在光纤线路的合适位置安装XYT-LE5000-PA光纤放大器,通常是在距离信号源50km左右的位置。

- 根据实际光路情况和设备手册调整XYT-LE5000-PA的增益和其他参数,确保信号在到达另一端时仍然保持良好的质量。

- 在两端的XYT-OTN2800设备上进行网络配置,包括但不限于波长的选择、业务的映射以及保护和恢复策略。

- 最后,通过网络管理系统对整个传输链路进行监控和优化,确保业务的稳定运行。


请注意,这是一个基本的配置示例,实际部署时还需考虑更多细节,如环境条件、电源供应、冷却系统等因素。还需要参考纤亿通的具体设备文档和支持,以完成详细的配置和调优。具体的设备型号和配置取决于具体需求。在配置之前,与纤亿通(XYT专业的技术团队进行详细的需求分析和网络规划是非常重要的。如果你也有类似的网络部署需求,欢迎咨询纤亿通团队。
