CWDM+GBIC/SFP 解决方案


在网络建设初期光纤资源相对比较丰富,在城域网内部使用时都采用双纤方式使用,但随着社区接入、商业等数量的增加,光纤资源使用的越来越多。我们前期采用的方式将双纤的GBIC/SFP改为单纤的带宽扩展了一倍,若我们再进行扩容的化采用什么方式需要考虑。下面描述使用粗波分复用(CWDM)结合GBIC/SFP的方式,此方案在其他运营商应当已经广泛应用。从性价比及稳定性考虑比较适合长宽进行线路扩容和城网改造应用,以下对该方案进行简单的描述。  该方案包括两个部分:一组CWDM模块可以选择GBIC或SFP,一对无源的多路合分波复用器。



多路合分波复用器包含4波、8波或16波等等,8波通常使用1470nm至1610nm,若扩容至16波1270nm~1610nm,除1370nm和1390外,波长间距20nm。  同样需要选择对应波长的GBIC/SFP,8波采用的1470nm至1610nm的器件较多容易采购。传输距离包括40KM、80KM、120KM多种,最大传输速率有1.25Gb/s和2.5Gb/s两种。



若觉得16路通道不够使用,可以在多路合分波复用器中1550nm的波长不使用,可以预留升级DWDM使用。



星型或环型



在核心节点集中放置多路复用器,通过单模光纤与多个节点相连接,每个节点可以选择一个或多个通道。若多个节点之间有光纤环路,可以根据纤芯资源情况实现顺时针或逆时针的光纤环路,防止光纤中断时业务的保护。



每个汇聚节点分别连接两个方向的通道,分别连接到核心节点,每个节点选择相应波长的CWDM 模块。可以根据各城市线路资源情况灵活选择,也可以根据各节点带宽的需要选择通道数量。

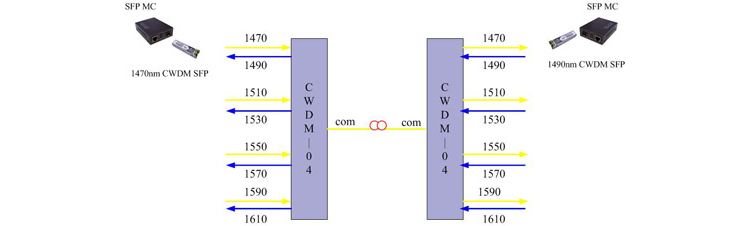

单芯光纤



由于资源限制若只有一芯光纤,但又有带宽扩容的需要,可以采用不同波长作为收发。因此,可以在一芯光纤上实现4通道。此种方式两段选择的设备需要选择不同波长的CWDM模块。
