OADM在本地网中的应用


城域波分和长途波分由于应用场合不同和需求不同导致在结构上也有所差别。长途波分注重超长距离传送和减少电中继数量,大量采用全部波长上下的背靠背的OTM方式,虽然成本较高但是同昂贵的电中继相比运营商容易接受其价格。但是本地网内一般距离都不会很长,在200~400km之间,注重节点,而非线路,对距离和传输规格要求降低,电中继数量很少,这时业务上下方式的成本就显得非常重要。如果在全网采用长途波分的背靠背OTM方式显然不合适,因此城域波分引入了光分插复用器OADM(Optical Wavelength Add/Drop Multiplexer),有选择的进行所需波长信道的上下,而不影响其它波长信道的传输。OADM避免了传统的光-电-光的转换,直接在光域内实现了传统的SDH设备中的电分插复用器在时域中的功能;另外OADM具有较低的插损,提高了组网能力。可以说,OADM将波分系统从最初的点到点连接发展成为点到多点和多点到多点的连接,使DWDM系统应用在本地网时更为灵活方便,大大降低了城域波分的建设成本,最终成为未来光网络不可缺少的关键器件。

OADM在本地网中的应用

本地网关注的是如何降低建网成本和提高运营能力,因此OADM系统应用在本地网中时,应该尽可能的朝着低成本、高性价比的方向发展。在原有OADM的基础上,结合城域的特点,推出可调OTU和C/DWDM一体化等特性,大大降低了建网和维护成本,进一步优化了城域波分。

传输网建设和运营成本,是当前发展中必须直视的一大问题。只有既适应发展需求又能大幅度地降低成本的技术,才会具有市场和生命力。采用OADM设计的城域WDM具有大容量、多业务、低成本、可升级和可管理等特点,已经成为本地网传输解决方案的重要手段。可调OTU等技术的出现,带来GE业务的传送新模式,结合C/DWDM一体化的灵活设计,大大降低了建网成本,必将随着数据业务的发展获得广泛应用。



1.波分设备数据业务传送网解决方案


在城域/本地网的建设中,通常在网络的核心层选取重要的骨干节点构建OADM环网。作为最高层的核心网络,它是话音、数据等业务的综合光传送平台,在业务的传送、调度、汇聚等方面起着至关重要的作用。


城域/本地网数据传送有图1—图3所示的几种OADM解决方案,主要特点如下:

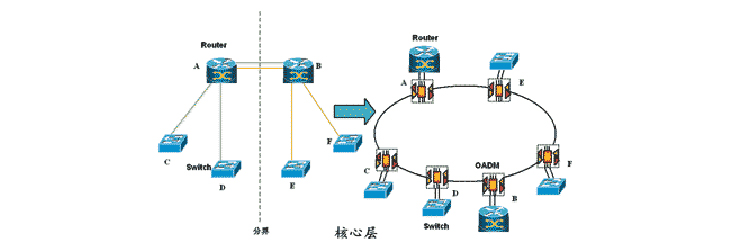

图1 城域/本地网数据传送解决方案1

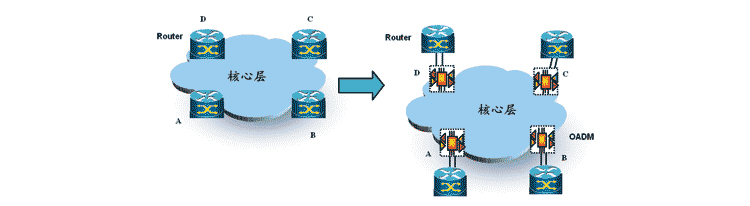

图2 城域/本地网数据传送解决方案2

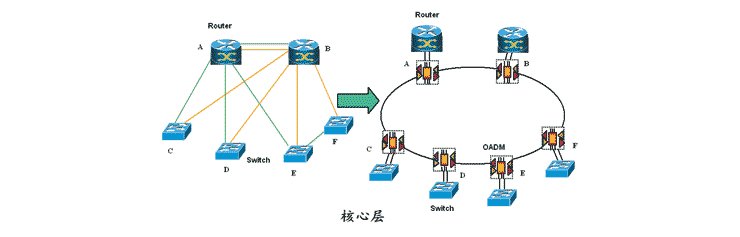

图3 城域/本地网数据传送解决方案3


●采用环形组网,不采用光纤直驱,大量节省宝贵的城域/本地光纤资源。


●系统灵活,可扩展性强,支持各种速率和信号格式的业务,提供透明的以波长为单位的业务调度,后期扩展新业务只需简单增加波长而不影响原有工作波长,极大地增强了网络的市场竞争能力。


●系统初期上下波长数目可以根据实际需求规划,后期扩容升级方便,系统带宽最大可达800G,最大程度保护运营商的建设投资。


●网络节点扩展性强,提供多种业务、多种速率的接口,可以接入STM-1/4/16/64、FE、GE/10GE、POS、ATM、FC、FICON、ESCON、DVB以及10M~2.5G任意速率的业务。


●对大颗粒业务汇聚收敛,比如4×STM-1/4/16、2/8×GE、8×any汇聚等。


●对GE、10GE等重要的数据业务可以提供光层上的多种保护功能,相比传统双归属保护,效率更高。


2. 城域/本地网数据传送解决方案


在IP城域网的核心路由层之间采用OADM环形组网(如图1),重点解决网络带宽瓶颈和路由保护等问题,业务主要以GE、10GE或POS业务为主。OADM核心网不仅仅解决数据传输,还可承载城域/本地传输网下面各SDH环的话音业务。另外,对于城域/本地网中的大颗粒业务(如155M专线业务等)提供汇聚处理,高效利用波道资源。对于重要的数据业务,可以在光层上提供二纤双向通道共享保护、1+1光通道保护等技术。


3. 城域/本地网数据传送解决方案


在IP城域网或本地网的核心层路由器、三层交换机(汇聚不同区域数据业务的Switch)之间采用OADM组网(如图2),解决网络带宽、长距离传输、光纤资源受限等问题,业务主要以GE为主。在OADM环网上传送数据业务,可以把通常双归属的GE业务规划改为单归属,节省数据设备上昂贵的长距端口,对业务提供各种光层保护功能(ms级),比传统数据双归属保护更高效、迅速(秒级)。


4. 城域/本地网数据传送解决方案


跨地区在不同的IP城域网或本地网之间采用OADM组网(如图3),解决网络带宽、长距离传输及GE单归属的业务保护问题。OADM环网为构建大本地网提供了数据传送解决方案。由于数据网的设备条件及光缆资源问题,核心路由与交换机数据业务可能以单归属GE互联,且不能成环。通过OADM组环网,可以提供基于光层的各种保护方式,为业务的安全传送提供了可靠的保障。另外,OADM技术也能很好地解决数据业务跨地市的长距离传输问题。
