波分复用器+EPON三网合一


EDFA在WDM系统中可以作为前置放大器、线路放大器和功率放大器。EDFA作前置放大器时,放在光接收机之前,以提高光接收机的灵敏度,一般工作于小信号或线性状态,信号输入功率约一40dBm。要求EDFA的增益足够高,噪声系数则越小越好。


EDFA用作线路放大器时,可以直接插入到光纤传输链路中作为光中继放大器,省去了电中继器的光/电/光转换过程,直接放大光信号,以补偿传输线路损耗,延长中继距离。一般工作在近饱和区,信号输入功率约一20dBm。


要求EDFA同时具有较高的增益和输出光功率,还应有对其工作状态的实时监控。 EDFA作为功率放大器时,装在光发送机之后,对光源发出的光信号进行放大,以补偿无源光器件的损耗和提高发送光功率。



WDM环网的物理拓扑结构是环形,其承载业务的分布类型决定了波长通路的分配结构,因此应根据WDM环网实际承载的业务分布而规划组织各WDM节点之间的波长通路分配结构。典型的城域业务分布有两种类型,即集中汇聚型和均匀型,因此WDM环网的波长通路分配结构也可分为集中汇聚型、均匀型(网状)或上述两种类型的混合形式。汇聚型业务分布一般是星形或双星形的,即业务量分布主要集中于一个或两个特殊节点(如汇接局或关口局);城域汇聚层的业务分布一般也是单星形或双星形的。



三网合一视频复用光纤交换机通过光纤以1000M/100M速率与Internet边缘路由器或汇集交换机相联,实现小区网络接入Internet,通过光纤与CATV光纤网相联。

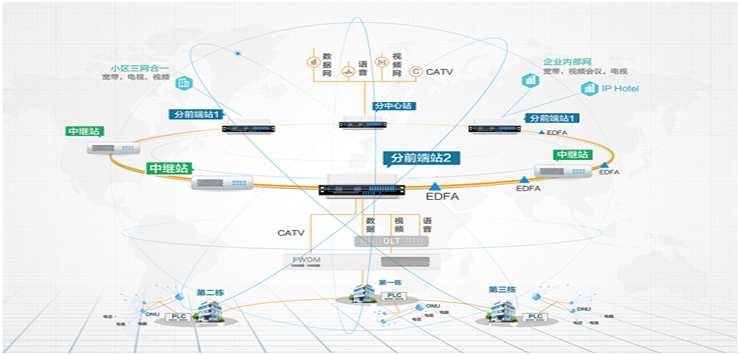

Internet宽带接入、有线电视广播(CATV)接入和IP电话三网合一光纤到家(FTTH)解决方案组网方式。


网络核心设备是放置于小区机房或大厦机房的三网合一视频复用光纤交换机,该三网合一视频复用光纤交换机通过光纤以1000M/100M速率与Internet边缘路由器或汇集交换机相联,实现小区网络接入Internet,通过光纤与CATV光纤网相联。


一般地,CATV光信号需要通过掺铒光纤放大器(EDFA)放大后再接入三网合一视频复用光纤交换机。


三网合一视频复用光纤交换机通过光纤和点对点的方式与放置在用户家中的光网络单元相联,同时向用户提供双工100M速率高速Internet、CATV广播和IP电话接入。
