常见光纤接头以及PC、APC和UPC的区别

[来源:itsone]  [日期:2015-05-25]  [点击数:23042]
为了避免实验过程中连接器使用的混乱(避免毁坏光谱仪等输入端口),今后我们在购买激光器,跳线等时,应统一要求厂家给配APC连接器。

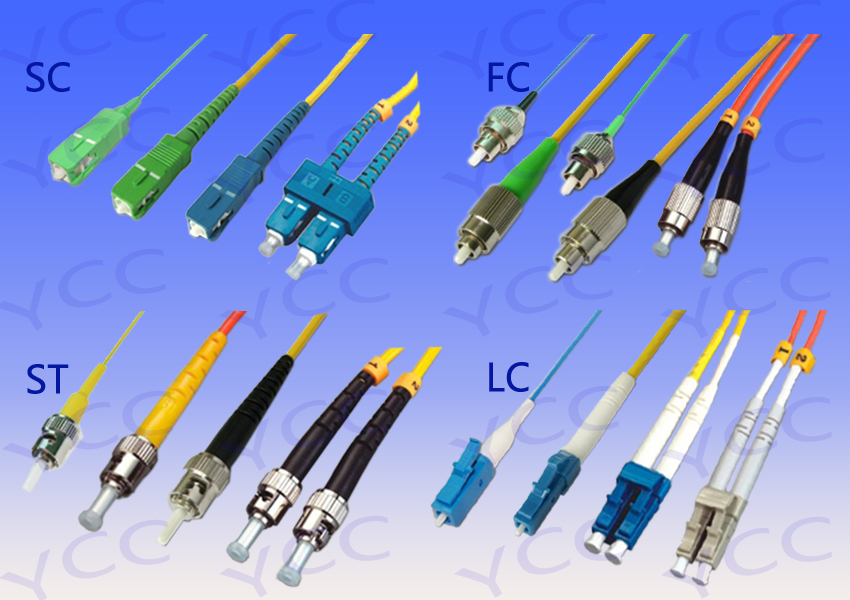

一、几种常见的光纤接头(ST,SC,LC,FC)


1.FC型光纤连接器:外部加强方式是采用金属套,紧固方式为螺丝扣。 一般在ODF侧采用(配线架上用的最多)


2.SC型光纤连接器:连接GBIC光模块或普通光纤收发器的连接器,它的外壳呈矩形,紧固方式是采用插拔销闩式,不须旋转。(路由器交换机上用的最多)


3.ST型光纤连接器:常用于光纤配线架,外壳呈圆形,紧固方式为螺丝扣。(对于10Base-F连接来说,连接器通常是ST类型。常用于光纤配线架)


4.LC型光纤连接器:连接SFP模块的连接器,它采用操作方便的模块化插孔(RJ)闩锁机理制成。(路由器常用)


二、光纤适配器PC、APC和UPC区别

实验室常见的光纤接头主要有FC/PC和 FC/APC两种。这里的FC指的是ferrule contactor,是钢制的金属套筒(光纤连接器与电缆连接器的一个区别就是金属质地,电缆连接器多采用铜质,为的是导电性好;而光纤连接器没有导电一说,另外铜既软又贵还生锈)。


对于都是金属的连接器而已,常忽略这两个缩写。如FC/PC我们可以约定俗成称为PC,而APC则指的是FC/APC。

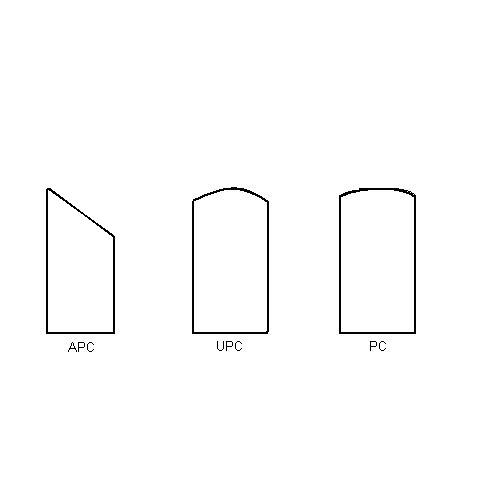

PC指的是紧密接触(physical contact),同样是紧密接触,根据回波损耗的不同,连接器分为PC, SPC,UPC和APC。SPC指的是super physical contact, UPC指的是ultra physical contact。PC, SPC和UPC工业标准规定的回波损耗分别为-35dB, -40dB和-50dB (回波损耗是指有多少比例的光又被连接器的端面反射,回波损耗越小越好,当然你也可以说回波损耗的值越大越好,不考虑前面那个负号)。不同的连接器原则上不能混接,但PC, SPC和UPC的光纤端面都是平面的,差别在磨的质量,所以,PC,SPC和UPC的混连还不至于对连接器形成永久性的物理损伤。


APC则完全不同,它的端面被磨成一个8度角,就是减少反射,其工业标准的回波损耗为-60dB。APC连接器只能与APC相连接。由于APC的结构与PC完全不同,如果用法兰盘将这两种连接器连接,就会损坏连接器的光纤端面。连接APC到PC的办法:通过PC到APC转换的光纤跳线来实现。另外要说明的是APC连接器通常是绿色的(而黄色的光纤则只是单模光纤),而且人眼就能看到光纤端面的倾斜。


因此,为了避免实验过程中连接器使用的混乱(避免毁坏光谱仪等输入端口),今后我们在购买激光器,跳线等时,应统一要求厂家给配APC连接器。


FC/PC FC/UPC FC/APC能够混合连接,信号衰减不会很大,按照国标插损应该是小于0.5dB。应用主要取决于适配器的类型,一般通信ODF架用FC多,设备光口用SC多,ST在局域网和广电较多。
