光纤收发器

[来源:sky]  [日期:2015-06-01]  [点击数:1105]
光纤收发器:收发器是信号转换的一种装置,通常是指光纤收发器。 光纤收发器的出现,将双绞线电信号和光信号进行相互转换,确保了数据包在两个网络间顺畅传输,同时它将网络的传输距离极限从铜线的100米扩展到100公里(单模光纤)。

介绍


光纤收发器:收发器是信号转换的一种装置,通常是指光纤收发器。 光纤收发器的出现,将双绞线电信号和光信号进行相互转换,确保了数据包在两个网络间顺畅传输,同时它将网络的传输距离极限从铜线的100米扩展到100公里(单模光纤)。


光纤收发器在数据传输上打破了以太网电缆的百米局限性,依靠高性能的交换芯片和大容量的缓存,在真正实现无阻塞传输交换性能的同时,还提供了平衡流量、隔离冲突和检测差错等功能,保证数据传输时的高安全性和稳定性。因此在很长一段时间内光纤收发器产品仍将是实际网络组建中不可缺少的一部分,今后的光纤收发器会朝着高智能、高稳定性、可网管、低成本的方向继续发展。


光纤收发器是将以太网电信号转换成光信号或光信号转换成以太网电信号的光电转换设备,通过将电信号转换为光信号在多模或单模光纤上传输,突破了电缆传输距离短的限制,使得以太网在保证高带宽传输的前提下,利用光线收发器构造网络能够节省网络投资。使用光纤收发器是目前在网络设备价格昂贵的情况下,一种符合网络现状的良好的远距离传输解决方案。


一块以太网光纤收发器包括OSI(系统互联)模型的两个层。物理层和数据链路层。物理层定义了数据传送与接收所需要的电与光信号、线路状态、时钟基准、数据编码和电路等,并向数据链路层设备提供标准接口。数据链路层则提供寻址机构、数据差错检查、传送控制等功能。


以太光纤收发器中数据链路层的芯片一般简称之为MAC控制器,物理层的芯片我们简称之为PHY。自适应收发器还有缓存芯片等结构。目前许多光纤收发器的芯片把MAC(介质访问控制)和PHY的功能做到了一颗芯片中,甚至把以上几种芯片都集成在一起。


光纤收发器的接线使用


步骤1:室外光缆光缆接入终端盒,目的是将光缆中的光纤与尾纤进行熔接,通过跳线,将其引出。

步骤2:将光纤跳线接入光纤收发器,目的是将光信号转换成电信号。

步骤3:光纤收发器引出的便是电信号,使用的传输介质便是双绞线。此时双绞线可接入网络设备的RJ-45口。到此为止,便完成了光电信号的转换。

说明:现在网络设备有很多也有光口(光纤接口),但如果没有配光模块(类似光纤收发器功能),该口也不能使用。



图解:光缆终端盒、尾纤的作用和接法 光缆终端盒作用:终接光缆,连接光缆中的纤芯和尾纤。

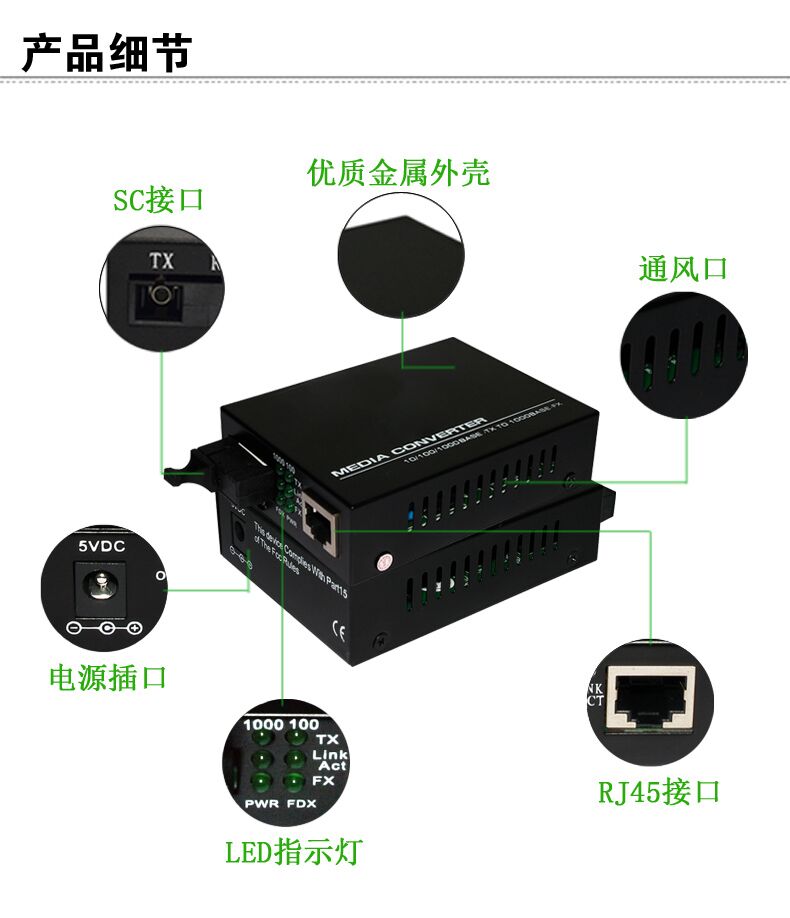

左上角——亮时代表1000M速率

右上角——亮时代表100M速率

左中间——亮时代表已接上尾纤,闪烁代表正在传输数据

右中间——亮时代表已接上网线,闪烁代表正在传输数据

左下角——亮时代表已接入电源线

右下角——亮时代表全双工速率 ,灭时代表半双工


光收发器常见故障:(见附件)



RLK  常亮,光口接收链路正常;不亮,接收链路错误

TLK  常亮,光口发送链路正常;不亮,若RLK亮,发送链路错误

ACT  闪亮,光口有数据传输

RMD  常亮,远端收发器的电口链路正常;不亮,链常亮,远端收发器可以远端网管;不亮,远端收发器不能远端网管

FDX/COL  常亮,电口工作于全双工;不亮,半双工;闪亮,半双工有碰撞

LNK/ACT  常亮,电口链路正常;不亮,链路错误;闪亮,电口有数据传输

1000M  常亮,电路速率为1000M;不亮,电路速率100M

PWR  常亮,电源工作正常,反之错误

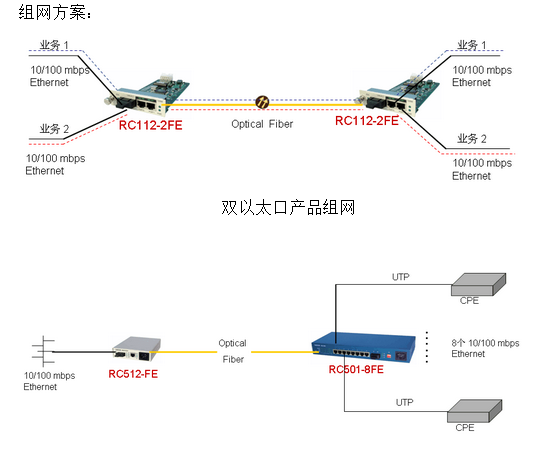

光纤收发器应用范围


光纤收发器只是完成不同介质间的数据转换,可以实现0--100Km内两台交换机或计算机之间的连接,但实际应用却有着更多的扩展。


1、实现交换机之间的互联。

2、实现交换机和计算机之间的互联。

3、实现计算机之间的互联。

4、传输中继:当实际传输距离超过收发器的标称传输距离,特别是实际传输距离超过100Km的时候,在现场条件允许的情况下,采用2台收发器背对背进行中继,是一种很经济有效的解决方案。

5、单多模转换:当网络间出现需要单多模光纤连接时,可以用1台多模收发器和1台单模收发器背对背连接,解决了单多模光纤转换的问题。

6、波分复用传输:当长距离光缆资源不足,为了提高光缆的使用率,降低造价,可将收发器和波分复用器配合使用,让两路信息在同一对光纤上传输。


纤亿通产品装箱清单


开箱之后根据您所采购的光纤收发器型号核对包装清单,如有遗失或损坏,请立即与当地经销商联系。


1.桌面型外置电源独立式收发器  包装清单:外置电源1个,收发器1台,用户手册1本。

2.桌面型内置电源独立式收发器  包装清单:电源线1条,收发器1台,用户手册1本。

3.插卡式收发器 包装清单:收发器1台,用户手册一本,深圳纤亿通科技有限公司彩印一本。
