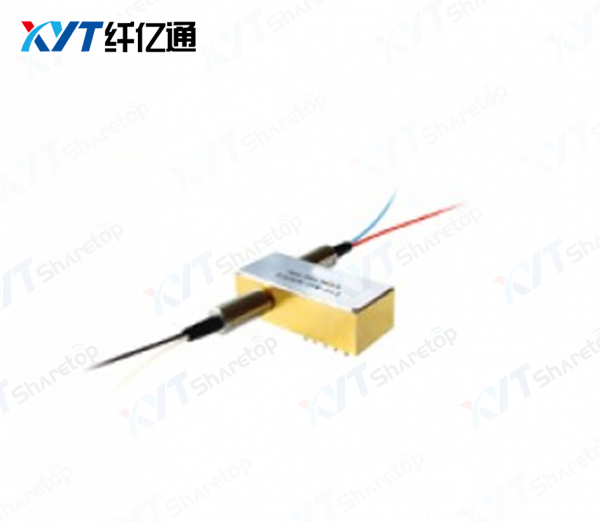

1xN小型光开关

产品分类:小型机械式光开关
产品编号:1xN小型光开关

产品描述

1.光开关是一种光路转换器件。在光纤传输系统,光开关用于多重监视器,LAN,多光源,探测器和保护以太网的转换。在光纤测试系统,用于光纤,光纤设备测试和网络测试,光纤传感多点监测系统。
2.纤亿通生产的小型机械式光开关应用于动态配置分插复用器﹑交叉连接器OXC﹑系统监测与光纤线路保护,通过管脚加电,实现光路切换,纤小的封装更易于集成进高密度的光通信系统中.主要产品有1×1,1×2,2,2×2B,D1×2,D2×2等。



产品特点

其插入损耗极低,体积小:28x12.6x11mm,是用于动态配置分插复用器OADM、交叉连接器OXC、系统监测与保护的理想器件。它波长范围宽,低信道串扰,高稳定性、高可靠性,光路无胶,纤小的封装更易于集成进高密度的光通信系统中。


应用范围

光开关模块是一种具有切换光路作用的功能器件,可多达128路,在光纤传输系统中,用于多路光监控﹑LAN﹑多光源﹑探测器换接以及以太网的保护转换等.在光纤测试系统中,用于光纤及光纤器件测试,网络测试,野外光缆测试,光纤传感多点监控系统。

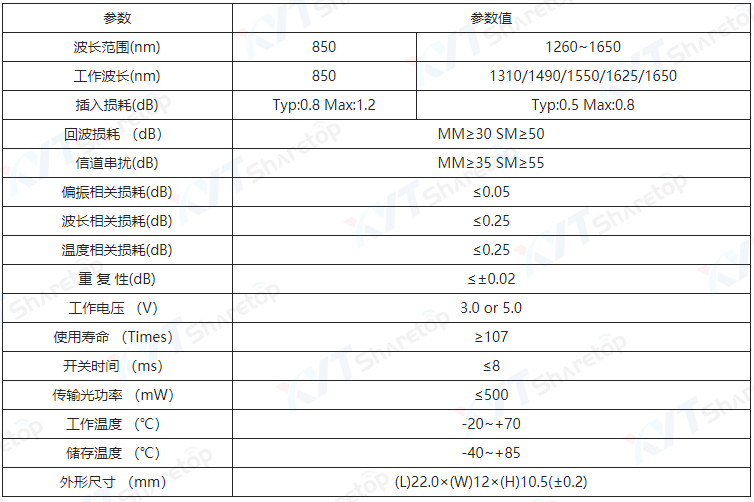

规格参数

参数

参数值

波长范围(nm)

850

1260~1650

工作波长(nm)

850

1310/1490/1550/1625/1650

插入损耗(dB)

Typ:0.8 Max:1.2

Typ:0.5 Max:0.8

回波损耗 (dB)

MM≥30 SM≥50

信道串扰(dB)

MM≥35 SM≥55

偏振相关损耗(dB)

≤0.05

波长相关损耗(dB)

≤0.25

温度相关损耗(dB)

≤0.25

重 复 性(dB)

≤±0.02

工作电压 (V)

3.0 or 5.0

使用寿命 (Times)

≥107

开关时间 (ms)

≤8

传输光功率 (mW)

≤500

工作温度 (℃)

-20~+70

储存温度 (℃)

-40~+85

外形尺寸 (mm)

(L)22.0×(W)12×(H)10.5(±0.2)

 注:以上参数不包含连接头

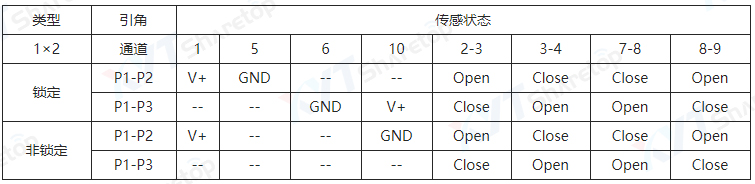

类型

引角

传感状态

1×2

通道

1

5

6

10

2-3

3-4

7-8

8-9

锁定

P1-P2

V+

GND

--

--

Open

Close

Close

Open

P1-P3

--

--

GND

V+

Close

Open

Open

Close

非锁定

P1-P2

V+

--

--

GND

Open

Close

Close

Open

P1-P3

--

--

--

--

Close

Open

Open

Close

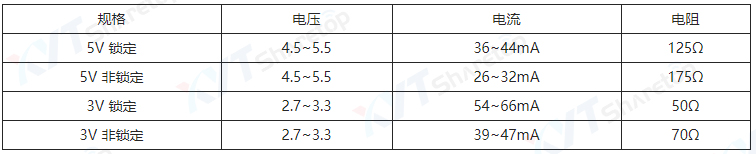

规格

电压

电流

电阻

5V 锁定

4.5~5.5

36~44mA

125Ω

5V 非锁定

4.5~5.5

26~32mA

175Ω

3V 锁定

2.7~3.3

54~66mA

50Ω

3V 非锁定

2.7~3.3

39~47mA

70Ω

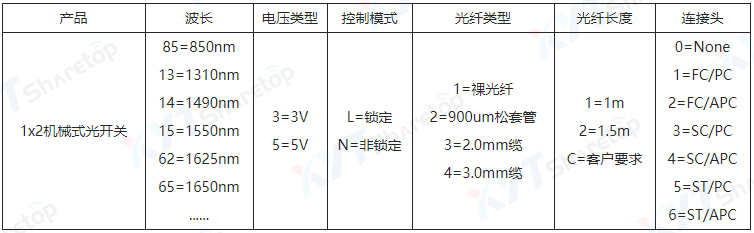

产品

波长

电压类型

控制模式

光纤类型

光纤长度

连接头

1x2机械式光开关

85=850nm

13=1310nm

14=1490nm

15=1550nm

62=1625nm

65=1650nm

......

3=3V

5=5V

L=锁定

N=非锁定

1=祼光纤

2=900um松套管

3=2.0mm缆

4=3.0mm缆

1=1m

2=1.5m

C=客户要求

0=None

1=FC/PC

2=FC/APC

3=SC/PC

4=SC/APC

5=ST/PC

6=ST/APC
