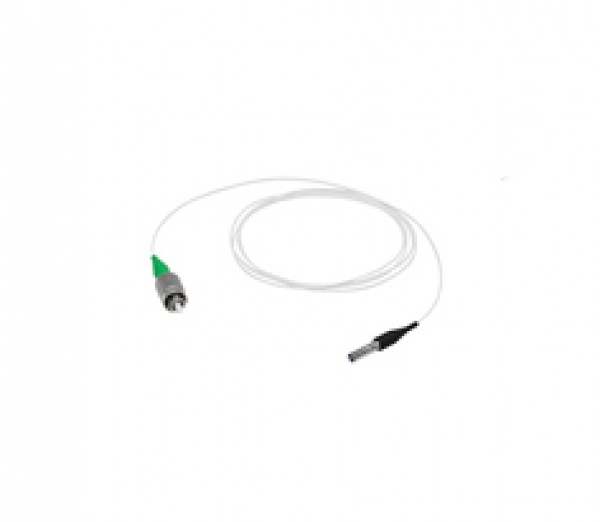

单纤准直器
- 产品概述 -
1.准直器属于光纤通讯光器件的用于输入输出的一个光学元器件，光纤传出的发散光装置通过前置的类似凸透镜变成平行光（高斯光束）。它的作用是使光最大效率的耦合进入所需的器件中或易如接受光信号最大效率的接受。
2.纤亿通可提供1310,1550,850,980,1053,1064,1260-1650nm单模或多模准直器,封装方式有玻璃管和金属管。
- 产品特性 -
1．低插入损耗
2．高回波损耗
3．低回反
4．高可靠性
5．高环境稳定性
- 产品应用 -
1．环形器
2．光开关
3．准直器阵列
4．MEMS光开关
5．无源光网络
规格参数
参数 | 单位 | 单纤准直器 | 双纤准直器 | |||
等级 | P | A | P | A | ||
中心波长 | nm | 1310,1550 | ||||
插入损耗 | 最小值 | dB | 0.07 | 0.15 | 0.1 | 0.2 |
最大值 | 0.15 | 0.2 | 0.2 | 0.25 | ||
回波损耗（最小值） | dB | 65 | 60 | 60 | 55 | |
光束直径（最大值） | um | 5~10 | ||||
最大光功率 | mW | 800 | ||||
拉力 | N | >5 | ||||
光纤类型 | Corning SMF-28e | |||||
工作温度 | ℃ | -20 to+80 | ||||
贮藏温度 | ℃ | -40 to+85 | ||||
注:以上参数不含连接头
订购信息 | ||||||||
光纤 | 光纤类型 | 波长 | 工作距离 | 光纤类型 | 封装方式 | OD | 纤长 | 连接头 |
S=单纤 D=双纤 | S=单模 M=多模 | 1=850nm 2=1310nm 3=1550nm X=特殊 | 1=5mm 2=10mm 3=15mm X=特殊 | 1=250um 2=900um | 1=金属管 2=玻璃管 | 1=1.0mm 2=1.8mm | 1=0.5m 2=1.0m 3=1.5m X=特殊 | 0=None 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=ST/PC 6=LC/PC X=特殊 |
