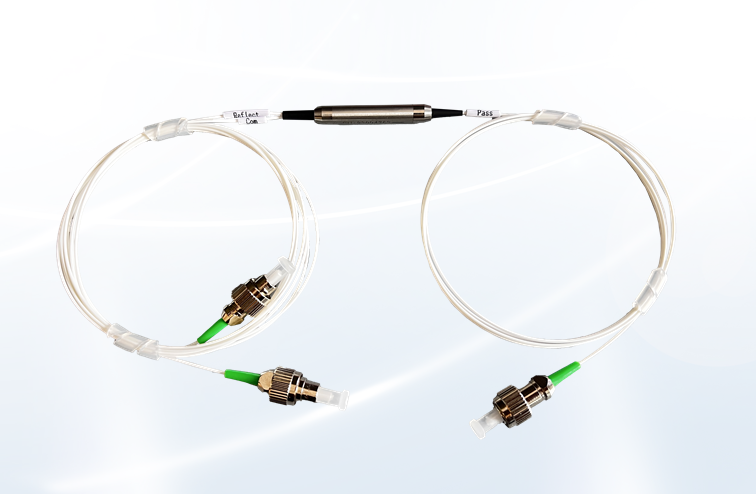

780/1310nm多模光纤波分复用器
XYT-FWDM-26Nv03
【NO.】MFWDM-780/1310-26Nv03

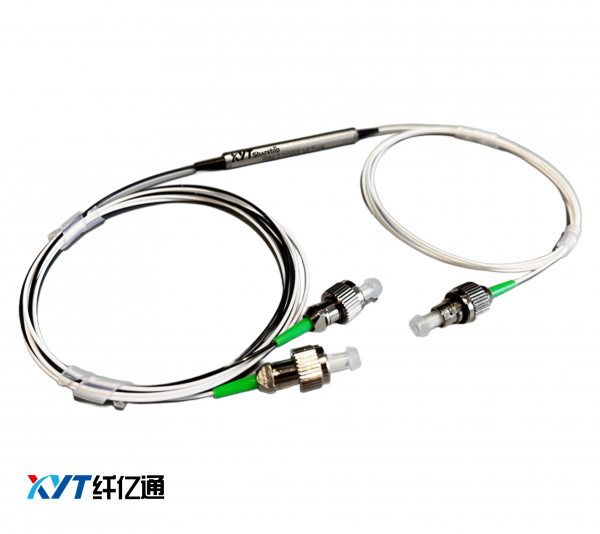

玻片型FWDM多模光纤波分复用器（780/1310nm）
规格参数
1x2 | |||
透射端口 | 透射波长（nm） | 1310 | |
带宽范围（nm） | ±20 | ||
最大插入损耗(dB) | 0.8 | ||
最小隔离度(dB) | 30 | ||
反射端口 | 反射波长（nm） | 780 | |
带宽范围（nm） | ±10 | ||
最大插入损耗(dB) | 0.6 | ||
最小隔离度(dB) | 13 | ||
回波损耗(dB) | ≥45 | ||
偏振相关损耗(dB) | ≤0.1 | ||
承受功率（W） | 0.5 | ||
接头类型 | FC/APC 或 定制 | ||
光纤类型 | 62.5/125 | 50/125 | |
光纤长度（m） | 1米 或 定制 | ||
封装尺寸（mm） | Ø5.5 x 34 | ||
工作温度（℃） | -5~+70 | ||
储存温度（℃） | -25~+85 | ||
最大拉力（N） | ≤5 | ||
*规格为不带连接器，测试数据指标25℃。
*对于带连接器的设备，插入损耗高0.3dB，回波损耗低5dB。
*对于不同功率参数，产品采用封装尺寸不同。

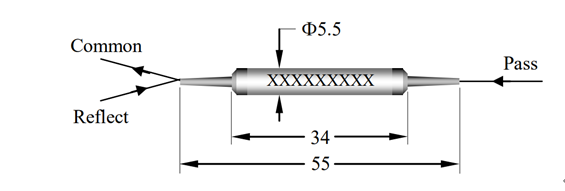

封装结构图：（mm）
订购信息： | |||||
MFWDM=多模光纤滤玻片型波分复用器 | XYT-MFWDM-A-B-C-D-E-F-G | ||||
A=结构 | 1X2=1X2 | …… | SS=可定制 | ||
B=工作波长 | T1310/R780=透射1310nm，反射780nm | SS=可定制 | |||
C=光纤类型 | M50=50/125 | M62=62/125 | SS=可定制 | ||
D=套管类型 | 0.25=250μm | 0.9=900μm | …… | SS=可定制 | |
E=光纤长度 | 1M=1米 | 2M=2米 | …… | SS=可定制 | |
F=接头类型 | FA=FC/APC | SA=SC/APC | N=不含头 | SS=定制 | |
G=承受功率 | 05=0.5W | …… | SS=可定制 | ||
类型 | 50/125μm | 62/125μm |
芯直径 | 50±2.5μm | 62.5±2.5μm |
芯不圆度 | ≤5.0% | ≤5.0% |
包层直径 | 125.0±1.0μm | 125.0±1.0μm |
包层不圆度 | ≤1.0% | ≤1.0% |
涂层直径 | 245±7μm | 245±7μm |
涂层/包层同心度 | ≤10.0 | ≤10.0 |
涂层不圆度 | ≤6.0 | ≤6.0 |
芯层/包层同心度 | ≤1.5 | ≤1.5 |
衰减 | 850nm@≤2.3dB/km | 850nm@≤2.7dB/km |
纤芯/包层同心度偏差 | 1300nm@≤0.6dB/km | 1300nm@≤0.6dB/km |
满注入带宽 | 850nm@≥500MHz·km | 850nm@≥200MHz·km |
工作温度 | 1300nm@≥500MHz·km | 1300nm@≥500Hz·km |
数值孔径 | 0.200±0.015 | 0.275±0.015 |
零色散波长≤0.001（1458-λ0 ） | ≤0.105ps/(nm2·km） | ≤0.11 |
强度测试的等级 | ≥ 100 kpsi (0.7 GN/m² | ≥ 200 kpsi (1.4 GN/m²) |
