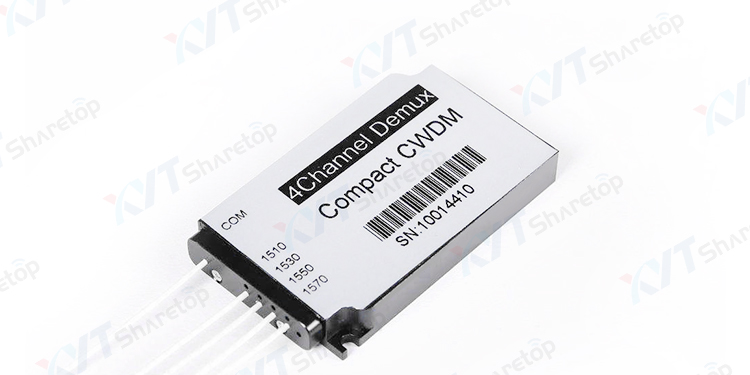

1x4 小型CCWDM

产品分类:迷你型粗波分复用器
产品编号:小型化光粗波分复用器1x4

产品特点

光路无胶

稳定可靠

小尺寸


产品应用

光上下路

电信网

城域网

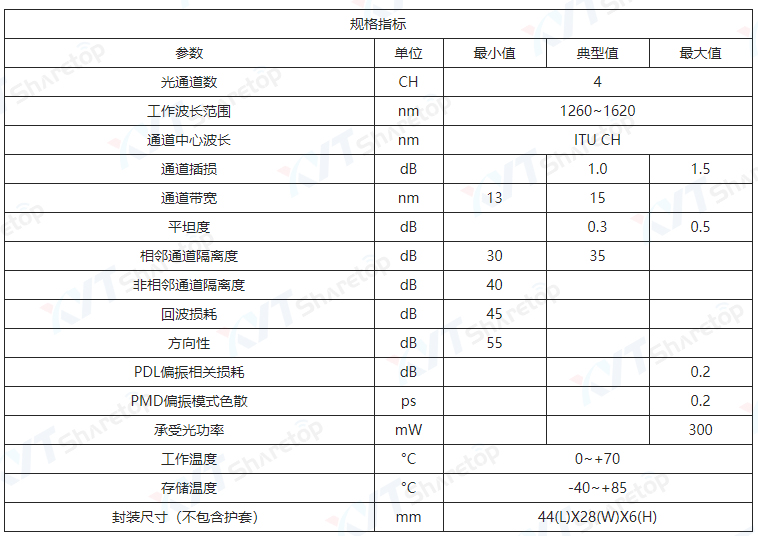

规格参数

规格指标

参数

单位

最小值

典型值

最大值

光通道数

CH

4

工作波长范围

nm

1260~1620

通道中心波长

nm

ITU CH

通道插损

dB


1.0

1.5

通道带宽

nm

13

15


平坦度

dB


0.3

0.5

相邻通道隔离度

dB

30

35


非相邻通道隔离度

dB

40



回波损耗

dB

45



方向性

dB

55



PDL偏振相关损耗

dB



0.2

PMD偏振模式色散

ps



0.2

承受光功率

mW



300

工作温度

°C

0~+70

存储温度

°C

-40~+85

封装尺寸(不包含护套)

mm

44(L)X28(W)X6(H)

小注:

1. 以上指标包含所有偏振状态下和工作温度内及波长范围内的损耗,即包含PDL、TDL和Ripple

2. 以上指标不包含连接器插损,一对连接器的插损小于等于0.3dB.

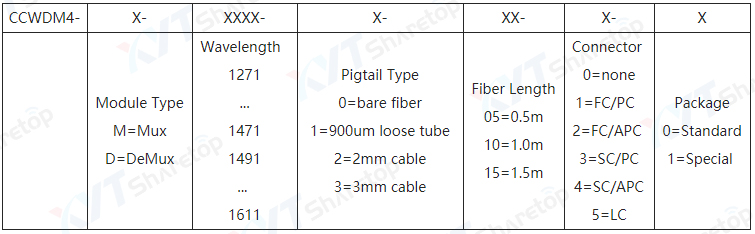

CCWDM4-

X-

XXXX-

X-

XX-

X-

X


Module Type

M=Mux

D=DeMux

Wavelength

1271

...

1471

1491

...

1611

Pigtail Type

0=bare fiber

1=900um loose tube

2=2mm cable

3=3mm cable

Fiber Length

05=0.5m

10=1.0m

15=1.5m

Connector

0=none

1=FC/PC

2=FC/APC

3=SC/PC

4=SC/APC

5=LC

Package

0=Standard

1=Special

售后服务

对非因人为或使用不当等原因造成的产品损坏承诺一年保修,终身维护,私自拆装设备造成损坏不在保修和退换范围之内。
在正常使用情况下,如存在产品质量问题,不能正常工作,一年内提供免费维修或更换服务;
一年以上三年以内提供收材料成本费,免维修费的保修服务。
三年质保期内的维修往返运费由双方各自承担。三年质保期后提供收材料成本费、维修费、运费(指产品往返的双向运费)的维修服务产生的费用由用户本人承担。
我方承诺我方提供之产品能满足用户生产产品的各项性能要求,且是按用户咨询样品要求供货.
