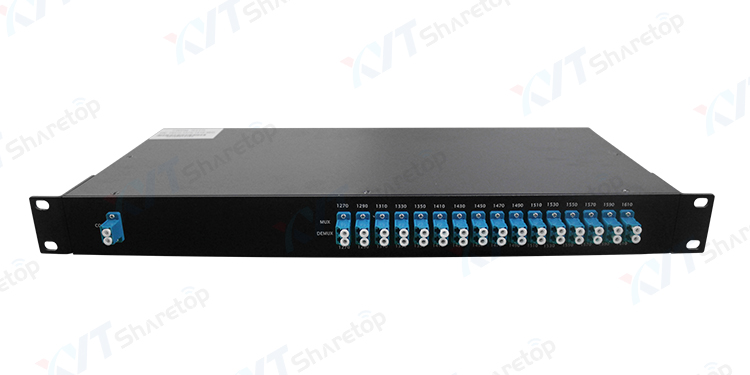

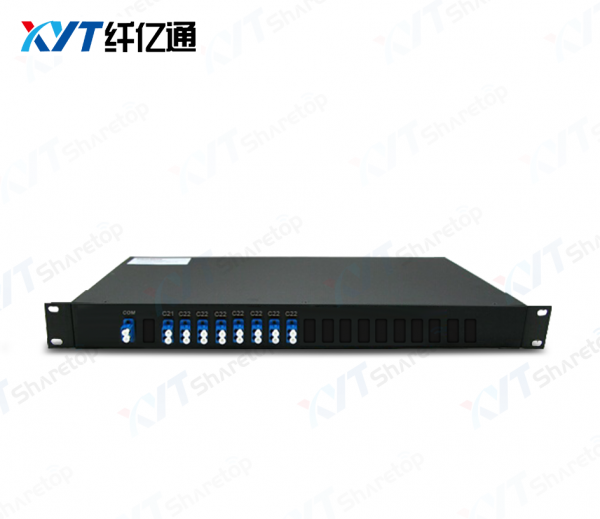

机架式CWDM(4-8-16)通道

产品分类:粗波分复用器 CWDM
产品编号:机架式CWDM(4-8-16)通道

产品描述

粗波分复用器(CWDM)是一种面向城域网接入层的低成本WDM传输技术。从原理上讲,CWDM就是利用光复用器将不同波长的光信号复用至单根光纤进行传输,在链路的接收端,借助光解复用器将光纤中的混合信号分解为不同波长的信号,连接到相应的接收设备。


产品特点

CWDM采用薄膜滤波片技术,波长稳定性好,可根据要求配置升级端口具有较低的插损,具有较高隔离度,性能稳定性和高温度稳定性.,产品具有低插损,高通道隔离度,宽带宽及低温度敏感性等特点。一般分为4通道,8通道,16通道或者多达18通道粗波分复用器。由于粗波分系统低插损的要求,在通道数多时,模块可添加跳片以降低各通道插损。普通的粗波分封装形式分为:ABS盒式,LGX 盒式和19英寸1U机箱封装等。



应用范围

CWDM解决了光纤短缺和多业务透明传输两个问题,主要应用在城域网汇聚和接入层,可在短时间建网并开展业务。现已广泛应用于城域网传输和CATV系统。

规格参数

参数

4通道

8通道

16通道

Mux

Demux

Mux

Demux

Mux

Demux

通道波长(nm)

1270~1610/1271~1611

中心波长精度(nm)

±0.5

信道间距(nm)

20

信道通频带(@-0.5dB 带宽)(nm)

>13

插入损耗(dB)

≤1.6

≤2.5

≤3.5

信道均匀性(dB)

≤0.6

≤1.0

≤1.5

信道平坦度(dB)

0.3

信道隔离度(dB)

相邻

>30

非相邻

>40

偏振相关损耗(dB)

<0.1

偏振模式色散(PS)

<0.1

方向性(dB)

>50

回损 (dB)

>45

最大工作功率(mW)

500

工作温度(℃)

-5~+70

储藏温度(℃)

-40~85

封装尺寸(mm)

1.L100 x W80 x H10(2通道~8通道模块)

2.L140xW100xH15(9通道~18通道模块)



注:在常温条件下,不包括连接器,熔接器及端面损耗



订购信息

结构

通道数量

第一通道

光纤类型

光纤长度

连接头

M=Mux

D=Demux

O=OADM

04=4通道

08=8通道

16=16通道

18=18通道

N=NChannel

27=1270nm

47=1470nm

49=1490nm

......

61=1610nm

SS=special

1=祼光纤

2=900um松套管

3=2.0mm光缆

4=3.0mm光缆

1=1m

2=1.5m

C=客户要求

0=None

1=FC/APC

2=FC/PC

3=SC/APC

4=SC/PC

5=LC

售后服务

对非因人为或使用不当等原因造成的产品损坏承诺一年保修,终身维护,私自拆装设备造成损坏不在保修和退换范围之内。
在正常使用情况下,如存在产品质量问题,不能正常工作,一年内提供免费维修或更换服务;
一年以上三年以内提供收材料成本费,免维修费的保修服务。
三年质保期内的维修往返运费由双方各自承担。三年质保期后提供收材料成本费、维修费、运费(指产品往返的双向运费)的维修服务产生的费用由用户本人承担。
我方承诺我方提供之产品能满足用户生产产品的各项性能要求,且是按用户咨询样品要求供货.
