AWG阵列波导光栅

产品分类:密波分复用器 DWDM
产品编号:AWG阵列波导光栅

产品介绍

AWG设备采用有热阵列波导光栅模块基于硅基板上的波导光栅技术,关键模块拥有自己独特的封装设计,减少功耗,特设工作组套件,选用可靠的热塑料,低的热传导和精确的工作温度控制,可实现精确的通道耦合、低插入损耗、高通道隔离度及高稳定性, 并带有网管功能,能通过公司基于SNMP开发的网管平台对全网可网管AWG设备进行设备故障管理和远程配置,能在网管软件界面实时的看到其工作状态,能精确和准确的对故障定位。

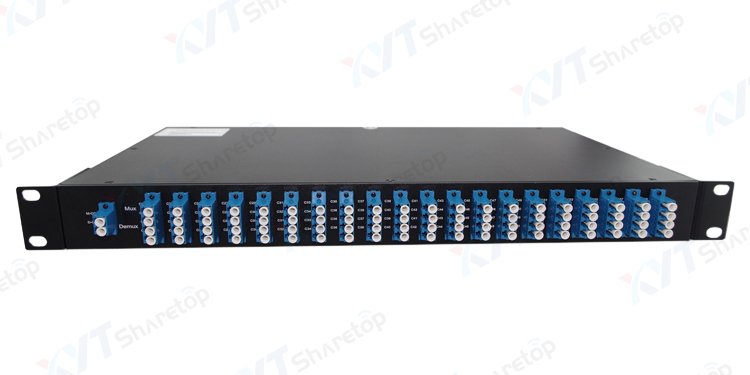

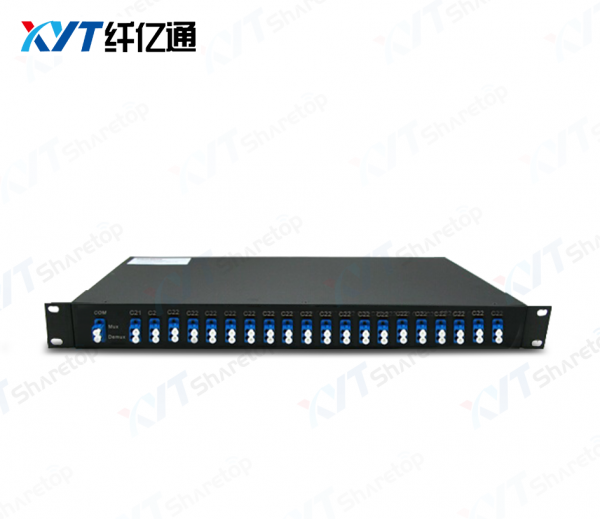

AWG阵列波导光栅设备外观采用1U高度设计,可安装于标准的19寸机柜中。AWG是作成DWDM中的另一种方式。一组特定长度排列的光波导形成的光栅,使用具有分波的能力。主要用在高密度波长合波/解波器(DWDM)的制作上。其原理为:先将光源(含多种波长之光调变讯号)经由分波元件分成数个至数十个振幅大致相等的子光源,再将这些子光源依序导入事先设计好长度的阵列波导中,使其各自拥有特定的输出相位,再经由多重输出耦合元件后,对于特定波长的光源将会在特定的位置形成建设性干涉而输出。如此即可将不同波长之光源(讯号)分配或撷取出来,而达到波长全波/解波之目的。


功能特点

1.通道间距100GHZ(0.8 nm)最高可做到48个通道复用

2.网管监控设备工作状态并实时告警

3.工作稳定,插入损耗低

4.具有SNMP远程网管功能

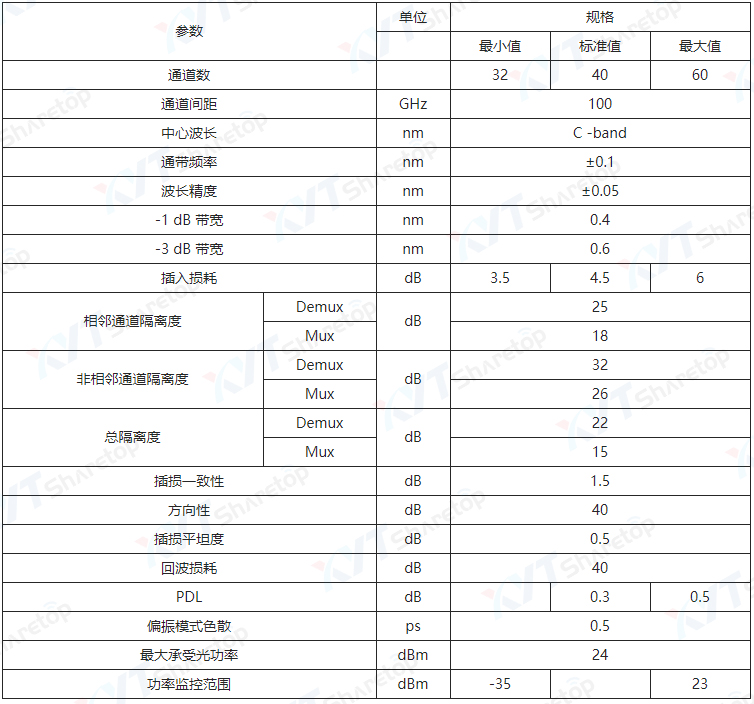

规格参数

光性能

参数

单位

规格


最小值

标准值

最大值

通道数


32

40

60

通道间距

GHz

100

中心波长

nm

C -band

通带频率

nm

±0.1

波长精度

nm

±0.05

-1 dB 带宽

nm

0.4

-3 dB 带宽

nm

0.6

插入损耗

dB

3.5

4.5

6

相邻通道隔离度

Demux

dB

25

Mux

18

非相邻通道隔离度

Demux

dB

32

Mux

26

总隔离度

Demux

dB

22

Mux

15

插损一致性

dB

1.5

方向性

dB

40

插损平坦度

dB

0.5

回波损耗

dB

40

PDL

dB


0.3

0.5

偏振模式色散

ps

0.5

最大承受光功率

dBm

24

功率监控范围

dBm

-35


23

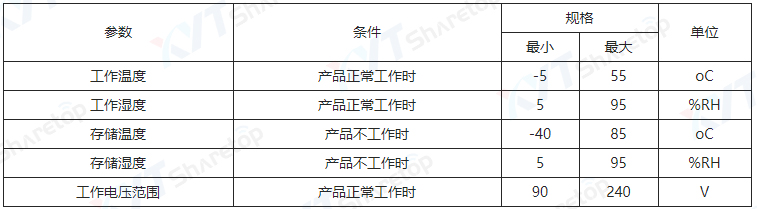

极限条件

参数

条件

规格

单位

最小

最大

工作温度

产品正常工作时

-5

55

oC

工作湿度

产品正常工作时

5

95

%RH

存储温度

产品不工作时

-40

85

oC

存储湿度

产品不工作时

5

95

%RH

工作电压范围

产品正常工作时

90

240

V

售后服务

对非因人为或使用不当等原因造成的产品损坏承诺一年保修,终身维护,私自拆装设备造成损坏不在保修和退换范围之内。
在正常使用情况下,如存在产品质量问题,不能正常工作,一年内提供免费维修或更换服务;
一年以上三年以内提供收材料成本费,免维修费的保修服务。
三年质保期内的维修往返运费由双方各自承担。三年质保期后提供收材料成本费、维修费、运费(指产品往返的双向运费)的维修服务产生的费用由用户本人承担。
我方承诺我方提供之产品能满足用户生产产品的各项性能要求,且是按用户咨询样品要求供货.
