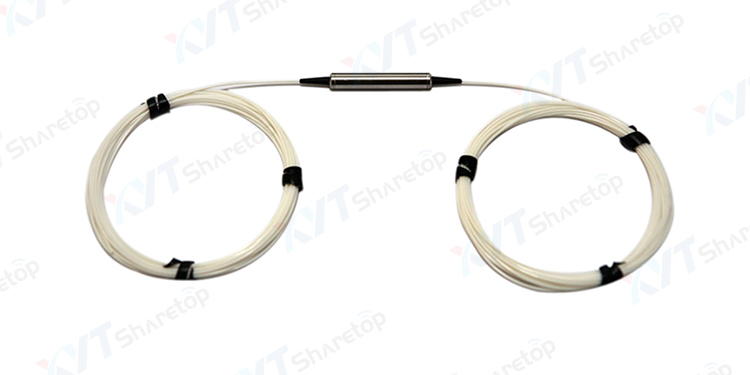

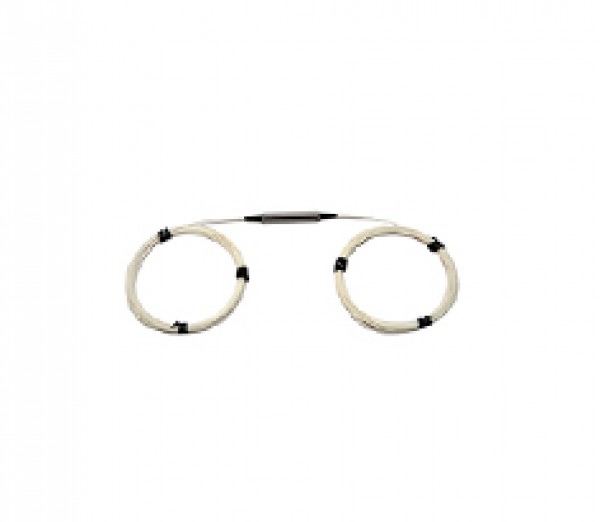

1064nm保偏隔离器
产品描述
保偏隔离器是在光隔离器的基础上，同时实现线偏光稳定传输，保持偏振态不变的功能的光通信器件，本公司生产的光隔离器，有单轴通、全轴通等多种规格，而且具备尺寸小，插损低，隔离度高等优势。
产品特点
1．高隔离度
2．高回波损耗
3．高消光比
4．高稳定性和可靠性
5．低插入损耗
应用范围
1．测试设备
2．光纤传感器
3．通信设备

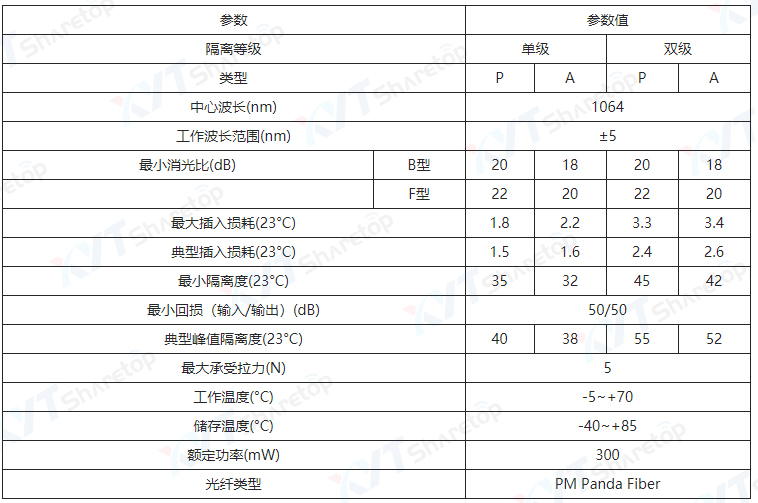

规格参数
参数 | 参数值 | ||||
隔离等级 | 单级 | 双级 | |||
类型 | P | A | P | A | |
中心波长(nm) | 1064 | ||||
工作波长范围(nm) | ±5 | ||||
最小消光比(dB) | B型 | 20 | 18 | 20 | 18 |
F型 | 22 | 20 | 22 | 20 | |
最大插入损耗(23°C) | 1.8 | 2.2 | 3.3 | 3.4 | |
典型插入损耗(23°C) | 1.5 | 1.6 | 2.4 | 2.6 | |
最小隔离度(23°C) | 35 | 32 | 45 | 42 | |
最小回损（输入/输出）(dB) | 50/50 | ||||
典型峰值隔离度(23°C) | 40 | 38 | 55 | 52 | |
最大承受拉力(N) | 5 | ||||
工作温度(°C) | -5~+70 | ||||
储存温度(°C) | -40~+85 | ||||
额定功率(mW) | 300 | ||||
光纤类型 | PM Panda Fiber | ||||
以上参数不包含连接头，加头损耗IL≤0.3db,RL≥5db,ER≥2db,
保偏光纤慢轴方向对准连接头定位键

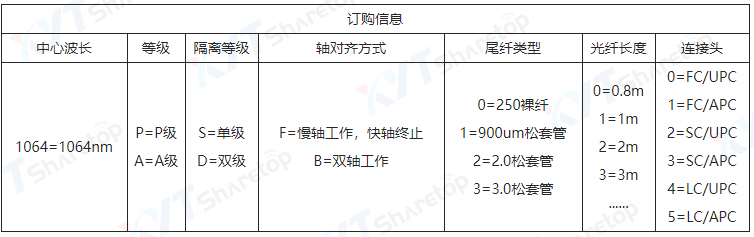

订购信息 | ||||||
中心波长 | 等级 | 隔离等级 | 轴对齐方式 | 尾纤类型 | 光纤长度 | 连接头 |
1064=1064nm | P=P级 A=A级 | S=单级 D=双级 | F=慢轴工作，快轴终止 B=双轴工作 | 0=250裸纤 1=900um松套管 2=2.0松套管 3=3.0松套管 | 0=0.8m 1=1m 2=2m 3=3m ...... | 0=FC/UPC 1=FC/APC 2=SC/UPC 3=SC/APC 4=LC/UPC 5=LC/APC |
