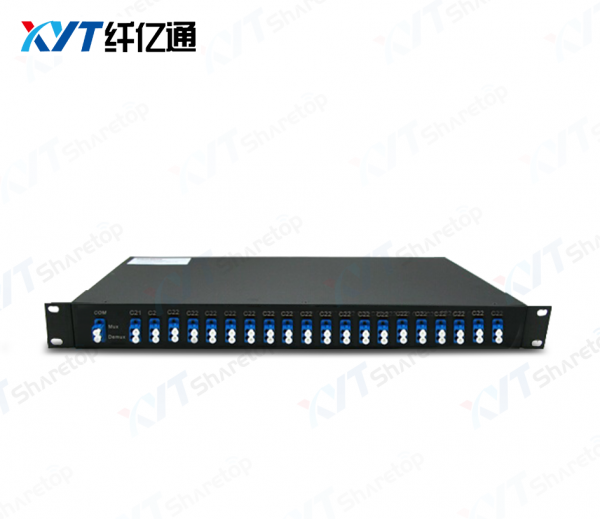

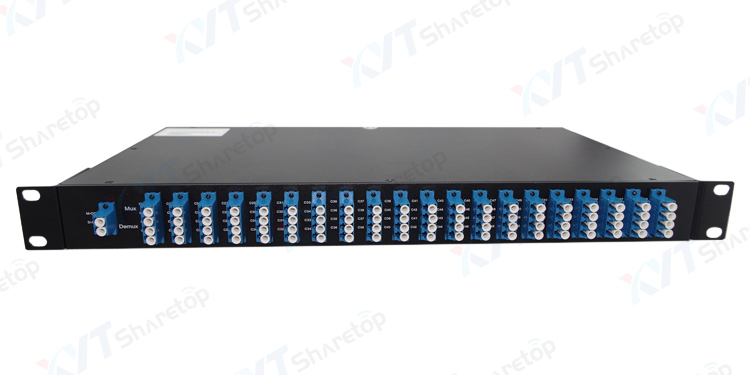

机架式密集波分复用器100G DWDM

产品分类:密波分复用器 DWDM
产品编号:机架式DWDM

产品描述

1.DWDM利用薄膜涂层技术和专有非通量金属焊接微观光学包装的设计,在ITU波长内,实现光的上行和下行。它提供了ITU通道中心波长,低插入损耗,高通道隔离,宽通频带、低温度敏感性和无胶回路的特点。在电信网络系统里,它可以用于光信号的上行或下行。
2.DWDM是将不同波长的光信号复用至一根光纤上(复用),或将复用在一根光纤中的多个光信道按波长分开(解复用).100G信道间隔密集光波分复用器/解复用器采用成熟的多腔介质膜实现光的滤波,波长稳定性好,采用密封工艺封装,环境稳定性高。



产品特点

DWDM采用多腔介质膜滤波片滤波,100GHz 200GHz信道间隔,具有较低的插损,较高隔离度,偏振相关损耗低,光路无胶,高性能稳定性和高温度稳定性等特点。



应用范围

DWDM目前多用于光纤CATV系统,DWDM 系统,通信系统,城域网/接入网,光线路终端、光网络单元等。


规格参数

参数

4通道

8通道

16通道

32通道

信道波长(nm)

ITU 100GHz Grid

中心波长(nm)

±0.05

信道间距(GHz)

100

信道通频带

≥0.22

(@--0.5dBg带宽)(nm)

插入损耗(dB)

≤1.6

≤2.5

≤3.5

5.5

通道一致性(dB)

≤0.6

≤1.0

≤1.5

2

平坦度(dB)

0.3

隔离度(dB)

相邻通道

>30

非相邻通道

>40

插入损耗稳定性(dB/℃)

<0.005

波长稳定性

<0.002

偏振相关损耗(dB)

<0.1

方向性(dB)

>50

回波损耗(dB)

>45

最大承载功率(mW)

>500

工作温度(℃)

-5~+75

存储温度(℃)

-40~+85

注:在常温条件下,不包括连接器,熔接器及端面损耗


订购信息

机架式DWDM

信道间距

信道数

光纤类型

光纤长度

连接头

1=100G

2=200G

04=4 Channel

08=8 Channel

16=16 Channel

18=18 Channel

N=N Channel

1=Bare fiber

2=900um loose tube

3=3.0mm

1=1m

2=2m

0=None

1=FC/APC

2=FC/PC

3=SC/APC

4=SC/PC

5=ST

6=LC

售后服务

对非因人为或使用不当等原因造成的产品损坏承诺一年保修,终身维护,私自拆装设备造成损坏不在保修和退换范围之内。
在正常使用情况下,如存在产品质量问题,不能正常工作,一年内提供免费维修或更换服务;
一年以上三年以内提供收材料成本费,免维修费的保修服务。
三年质保期内的维修往返运费由双方各自承担。三年质保期后提供收材料成本费、维修费、运费(指产品往返的双向运费)的维修服务产生的费用由用户本人承担。
我方承诺我方提供之产品能满足用户生产产品的各项性能要求,且是按用户咨询样品要求供货.
