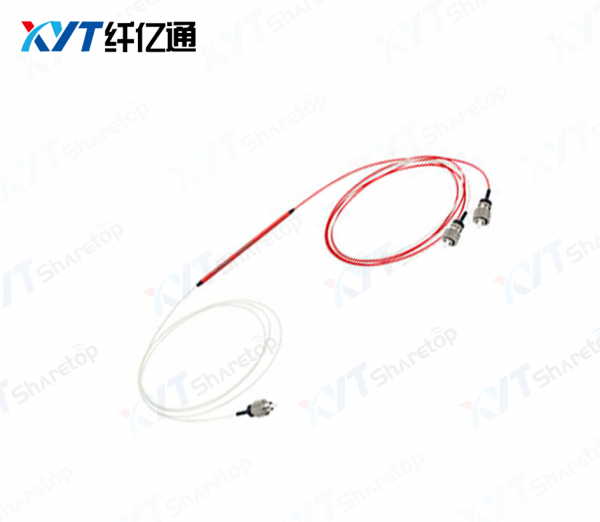

1x2耦合器

产品分类:熔融拉锥光分路器
产品编号:xyt

描述

  深圳纤亿通科技有限公司的耦合器是从无线信号主干通道中提取出一小部分信号的射频器件,如图2所示,与功分器一样都属于功率分配器件,不同的是耦合器是不等功率的分配器件。耦合器与功分器搭配使用,主要为了达到一个目标-使信号源的发射功率能够尽量平均分配到室内分布系统的各个天线口,使每个天线口的发射功率基本相同。

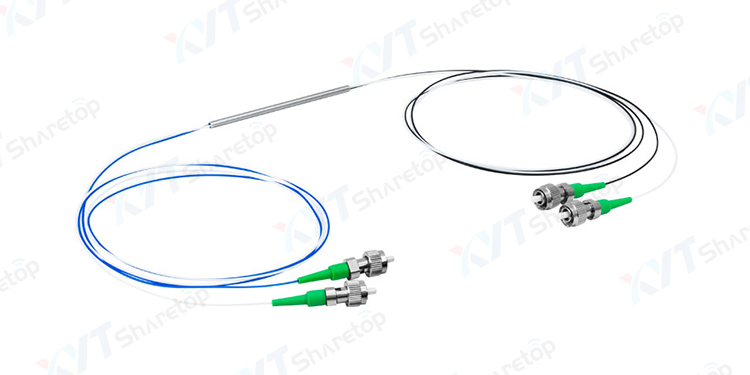

  1x2(2x2)多模光纤耦合器采用独特的预处理和熔融拉锥技术得出的,可用于多模光纤系统的功率分配,操作八ndwidth、高稳定性、低附加损耗;广泛应用于多模光纤通信系统

特征

小模式的影响

宽通带

高可靠性

应用

多模通信应用系统

光纤传感器系统

仪器

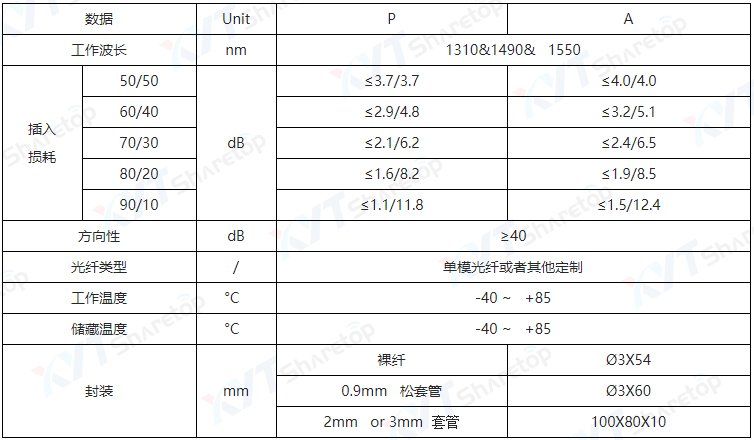

规格参数

数据

Unit

P

A

工作波长

nm

1310&1490&   1550

插入

损耗

50/50

dB

≤3.7/3.7

≤4.0/4.0

60/40

≤2.9/4.8

≤3.2/5.1

70/30

≤2.1/6.2

≤2.4/6.5

80/20

≤1.6/8.2

≤1.9/8.5

90/10

≤1.1/11.8

≤1.5/12.4

方向性

dB

≥40

光纤类型

/

单模光纤或者其他定制

工作温度

°C

-40 ~   +85

储藏温度

°C

-40 ~   +85

封装

mm

裸纤

Ø3X54

0.9mm   松套管

Ø3X60

2mm   or 3mm  套管

100X80X10

Note: 1. 所有的数据不包含接头,熔接器和端面损耗的损耗

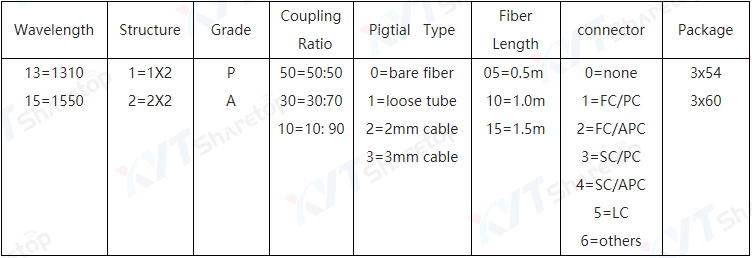

Wavelength

Structure

Grade

Coupling   Ratio

Pigtial   Type

Fiber

Length

connector

Package

13=1310

15=1550



1=1X2

2=2X2

P

A

50=50:50

30=30:70

10=10: 90

0=bare fiber

1=loose tube

2=2mm cable

3=3mm cable

05=0.5m  10=1.0m

15=1.5m

0=none

1=FC/PC

2=FC/APC

3=SC/PC

4=SC/APC

5=LC

6=others

3x54

3x60



售后服务

对非因人为或使用不当等原因造成的产品损坏承诺一年保修,终身维护,私自拆装设备造成损坏不在保修和退换范围之内。
在正常使用情况下,如存在产品质量问题,不能正常工作,一年内提供免费维修或更换服务;
一年以上三年以内提供收材料成本费,免维修费的保修服务。
三年质保期内的维修往返运费由双方各自承担。三年质保期后提供收材料成本费、维修费、运费(指产品往返的双向运费)的维修服务产生的费用由用户本人承担。
我方承诺我方提供之产品能满足用户生产产品的各项性能要求,且是按用户咨询样品要求供货.
